Stožáry

UD

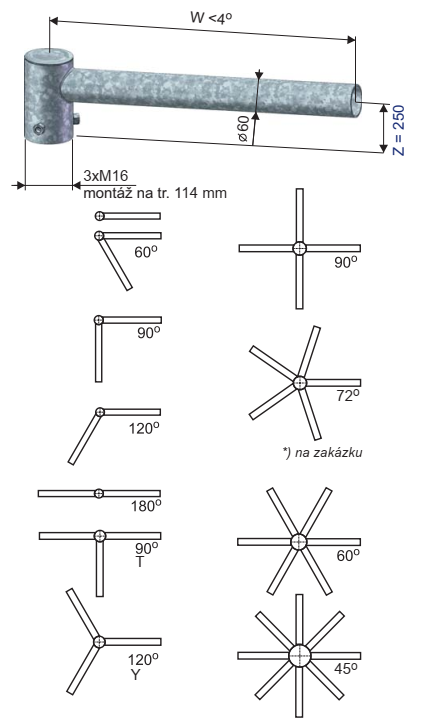

- Výložník UD k osvětlovacím stožárům s horním průměrem 114 mm

Typy stožárů

výložník typu UD se používá pro stožáry typu J, U, UD

Povrchová úprava

  • žárové zinkování podle normy DIN EN ISO 1461
  • žárové zinkování s vrchním nátěrem dle tabulek RAL

Provedení

  • jedná se o výložník, který se nasazuje na vrchní stupeň dříku a fixuje se ve zvolené pozici pomocí 3 šroubů M16
  • 1-8 ramenné, délka vyložení v závislosti na výšce stožáru
  • v rozebíratelném stavu podle délky a úhlu vyložení

Certifikace a shoda

Výrobek svým charakterem odpovídá souboru norem ČSN EN 40 a splňuje požadavky dle ČSN EN ISO 3834. Jakost výrobku je řízena dle EN ISO 9001:2015.

Ke stažení

45_výložníky _UD_katalog ocelové stožáry_Koope rativa_2024.pdf (303.7 KB)

Varianty

Kód Řada Typ Hmotnost Plocha W Z Cena
12200-00272 UD 1 - 500 5,8 kg 0,2 m² 500 mm 250 mm
12200-00273 UD 1 - 1000 8 kg 0,3 m² 1000 mm 250 mm
12200-00274 UD 1 - 1500 10,5 kg 0,4 m² 1500 mm 250 mm
12200-00275 UD 1 - 2000 12,8 kg 0,5 m² 2000 mm 250 mm
12200-00276 UD 1 - 2500 15 kg 0,6 m² 2500 mm 250 mm
12200-00277 UD 1 - 3000 17,3 kg 0,7 m² 3000 mm 250 mm
12200-00278 UD 2 - 500/60 7,6 kg 0,3 m² 500 mm 250 mm
12200-00279 UD 2 - 500/90 7,6 kg 0,3 m² 500 mm 250 mm
12200-00280 UD 2 - 500/120 7,6 kg 0,3 m² 500 mm 250 mm
12200-00281 UD 2 - 500/180 7,6 kg 0,3 m² 500 mm 250 mm
12200-00282 UD 2 - 1000/60 12,2 kg 0,5 m² 1000 mm 250 mm
12200-00283 UD 2 - 1000/90 12,2 kg 0,5 m² 1000 mm 250 mm
12200-00284 UD 2 - 1000/120 12,2 kg 0,5 m² 1000 mm 250 mm
12200-00285 UD 2 - 1000/180 12,2 kg 0,5 m² 1000 mm 250 mm
12200-00286 UD 2 - 1500/60 17,1 kg 0,7 m² 1500 mm 250 mm
12200-00287 UD 2 - 1500/90 17,1 kg 0,7 m² 1500 mm 250 mm
12200-00288 UD 2 - 1500/120 17,1 kg 0,7 m² 1500 mm 250 mm
12200-00289 UD 2 - 1500/180 17,1 kg 0,7 m² 1500 mm 250 mm
12200-00290 UD 2 - 2000/60 21,6 kg 0,9 m² 2000 mm 250 mm
12200-00291 UD 2 - 2000/90 21,6 kg 0,9 m² 2000 mm 250 mm
12200-00292 UD 2 - 2000/120 21,6 kg 0,9 m² 2000 mm 250 mm
12200-00293 UD 2 - 2000/180 21,6 kg 0,9 m² 2000 mm 250 mm
12200-00294 UD 2 - 2500/60 26,1 kg 1,1 m² 2500 mm 250 mm
12200-00295 UD 2 - 2500/90 26,1 kg 1,1 m² 2500 mm 250 mm
12200-00296 UD 2 - 2500/120 26,1 kg 1,1 m² 2500 mm 250 mm
12200-00297 UD 2 - 2500/180 26,1 kg 1,1 m² 2500 mm 250 mm
12200-00298 UD 2 - 3000/60 28,6 kg 1,3 m² 3000 mm 250 mm
12200-00299 UD 2 - 3000/90 28,6 kg 1,3 m² 3000 mm 250 mm
12200-00300 UD 2 - 3000/120 28,6 kg 1,3 m² 3000 mm 250 mm
12200-00301 UD 2 - 3000/180 28,6 kg 1,3 m² 3000 mm 250 mm
12200-00416 UD 3 - 500/90 9,1 kg 0,5 m² 500 mm 250 mm
12200-00302 UD 3 - 500/120 9,1 kg 0,5 m² 500 mm 250 mm
12200-00417 UD 3 - 1000/90 16,4 kg 0,7 m² 1000 mm 250 mm
12200-00303 UD 3 - 1000/120 16,4 kg 0,7 m² 1000 mm 250 mm
12200-00418 UD 3 - 1500/90 23,7 kg 1 m² 1500 mm 250 mm
12200-00304 UD 3 - 1500/120 23,7 kg 1 m² 1500 mm 250 mm
12200-00419 UD 3 - 2000/90 30,5 kg 1,3 m² 2000 mm 250 mm
12200-00305 UD 3 - 2000/120 30,5 kg 1,3 m² 2000 mm 250 mm
12200-00420 UD 3 - 2500/90 37,2 kg 1,6 m² 2500 mm 250 mm
12200-00306 UD 3 - 2500/120 37,2 kg 1,6 m² 2500 mm 250 mm
12200-00421 UD 3 - 3000/90 44 kg 1,8 m² 3000 mm 250 mm
12200-00307 UD 3 - 3000/120 44 kg 1,8 m² 3000 mm 250 mm
12200-00308 UD 4 - 500 10,8 kg 0,6 m² 500 mm 250 mm
12200-00309 UD 4 - 1000 20,5 kg 0,9 m² 1000 mm 250 mm
12200-00310 UD 4 - 1500 30,3 kg 1,3 m² 1500 mm 250 mm
12200-00311 UD 4 - 2000 3,93 kg 1,6 m² 2000 mm 250 mm
12200-00312 UD 4 - 2500 48,3 kg 2,1 m² 2500 mm 250 mm
12200-00313 UD 4 - 3000 57,4 kg 2,4 m² 3000 mm 250 mm
12200-00314 UD 6 - 500 15,6 kg 0,8 m² 500 mm 250 mm
12200-00315 UD 6 - 1000 30,3 kg 1,3 m² 1000 mm 250 mm
12200-00316 UD 8 - 500 20,5 kg 0,9 m² 500 mm 250 mm
12200-00317 UD 8 - 1000 40 kg 1,8 m² 1000 mm 250 mm
