Zárubně ZAKO

Zárubeň SB s pohledovou drážkou

Tato zárubeň umožňuje použití DO SDK příčky


Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,5 mm.

Standardní konstrukce je pro dveře otočné s polodrážkou osazené třemi závěsy.
Výrobek je opatřen ochranným nátěrem, základním přepravním nátěrem.

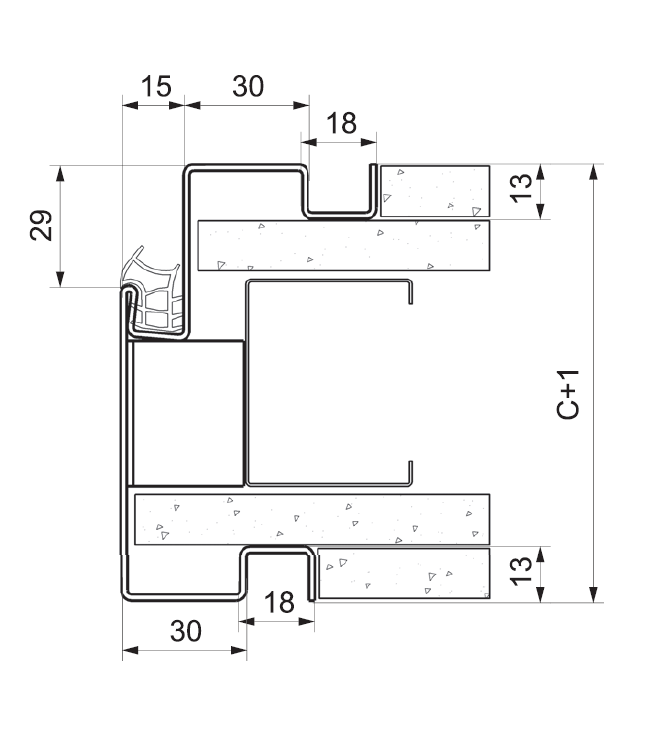

Ocelovou zárubeň ZAKO SB můžete umístit do stěny o tloušťce C (též se používá vnitřní šířka profilu viz řez profilu na obrázku vpravo)

C = 100, 125, 150 mm

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, E30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO SB v těchto charakteristikách:


- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ     Typové rozměry např.                HRUBÁ STAVEBNÍ      Tolerance hrubého stavebního otvoru
šířka B 600, 700, 800...     šířka hsB    B+100                  +10/-0
výška H 1970     výška hsH H+50                +5/-0

Zárubně ZAKO SB dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY

Rozměr profilu udává vnější šířku (C) profilu (celková šíře zárubně)

Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm

Průchozí výška: 1970 mm, přesah do podlahy: 0 mm
ZÁVĚSY Stavitelný OZ 34 – značeno písmenem V
TYPOVÉ ŘADY

SB 100 D, SB 125 D, SB 150 D
KOTVENÍ DO STĚNY  Kotevní prvky pro SDK profil
CERTIFIKACE

Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ Plastovex (lehčené PVC) šedé

Abyste při objednání zárubně ZAKO SB do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:


Zárubeň dle katalogového listu, typu SB, pro SDK příčku šířky 150 mm s těsněním, pro dveře s polodrážkou, se stavitelnými závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, bez přesahu, orientace levá (dle otevírání dveří), těsnění šedé


označení zkrácené: SB 150 D V 800 L


úplné: SB 150 D V 800 L 1970 +0

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Ke stažení

17_Katalog_Ocel ové_zárubně_ ZAKO_SB.pdf (225.92 KB)

Varianty

Kód Typ Příslušenství Profil Rozměr Drážka Závěs Šířka Orientace Požár EAN Cena
11100-00964 ZAKO SB 75 D V 600 L s těsněním a nastavitelným pantem SB 75 D V 600 L 8596243009631
11100-00965 ZAKO SB 75 D V 600 P s těsněním a nastavitelným pantem SB 75 D V 600 P 8596243009648
11100-00966 ZAKO SB 75 D V 700 L s těsněním a nastavitelným pantem SB 75 D V 700 L 8596243009655
11100-00967 ZAKO SB 75 D V 700 P s těsněním a nastavitelným pantem SB 75 D V 700 P 8596243009662
11100-00968 ZAKO SB 75 D V 800 L s těsněním a nastavitelným pantem SB 75 D V 800 L 8596243009679
11100-00969 ZAKO SB 75 D V 800 P s těsněním a nastavitelným pantem SB 75 D V 800 P 8596243009686
11100-00970 ZAKO SB 75 D V 900 L s těsněním a nastavitelným pantem SB 75 D V 900 L 8596243009693
11100-00971 ZAKO SB 75 D V 900 P s těsněním a nastavitelným pantem SB 75 D V 900 P 8596243009709
11100-00972 ZAKO SB 75 D V 1100 L s těsněním a nastavitelným pantem SB 75 D V 1100 L 8596243009716
11100-00973 ZAKO SB 75 D V 1100 P s těsněním a nastavitelným pantem SB 75 D V 1100 P 8596243009723
11100-00974 ZAKO SB 75 D V 1250 D s těsněním a nastavitelným pantem SB 75 D V 1250 D 8596243009730
11100-00975 ZAKO SB 75 D V 1450 D s těsněním a nastavitelným pantem SB 75 D V 1450 D 8596243009747
11100-00976 ZAKO SB 75 D V 1600 D s těsněním a nastavitelným pantem SB 75 D V 1600 D 8596243009754
11100-00977 ZAKO SB 100 D V 600 L s těsněním a nastavitelným pantem SB 100 D V 600 L 8596243009761
11100-00978 ZAKO SB 100 D V 600 P s těsněním a nastavitelným pantem SB 100 D V 600 P 8596243009778
11100-00979 ZAKO SB 100 D V 700 L s těsněním a nastavitelným pantem SB 100 D V 700 L 8596243009785
11100-00980 ZAKO SB 100 D V 700 P s těsněním a nastavitelným pantem SB 100 D V 700 P 8596243009792
11100-00981 ZAKO SB 100 D V 800 L s těsněním a nastavitelným pantem SB 100 D V 800 L 8596243009808
11100-00982 ZAKO SB 100 D V 800 P s těsněním a nastavitelným pantem SB 100 D V 800 P 8596243009815
11100-00983 ZAKO SB 100 D V 900 L s těsněním a nastavitelným pantem SB 100 D V 900 L 8596243009822
11100-00984 ZAKO SB 100 D V 900 P s těsněním a nastavitelným pantem SB 100 D V 900 P 8596243009839
11100-00985 ZAKO SB 100 D V 1100 L s těsněním a nastavitelným pantem SB 100 D V 1100 L 8596243009846
11100-00986 ZAKO SB 100 D V 1100 P s těsněním a nastavitelným pantem SB 100 D V 1100 P 8596243009853
11100-00987 ZAKO SB 100 D V 1250 D s těsněním a nastavitelným pantem SB 100 D V 1250 D 8596243009860
11100-00988 ZAKO SB 100 D V 1450 D s těsněním a nastavitelným pantem SB 100 D V 1450 D 8596243009877
11100-00989 ZAKO SB 100 D V 1600 D s těsněním a nastavitelným pantem SB 100 D V 1600 D 8596243009884
11100-00990 ZAKO SB 125 D V 600 L s těsněním a nastavitelným pantem SB 125 D V 600 L 8596243009891
11100-00991 ZAKO SB 125 D V 600 P s těsněním a nastavitelným pantem SB 125 D V 600 P 8596243009907
11100-00992 ZAKO SB 125 D V 700 L s těsněním a nastavitelným pantem SB 125 D V 700 L 8596243009914
11100-00993 ZAKO SB 125 D V 700 P s těsněním a nastavitelným pantem SB 125 D V 700 P 8596243009921
11100-00994 ZAKO SB 125 D V 800 L s těsněním a nastavitelným pantem SB 125 D V 800 L 8596243009938
11100-00995 ZAKO SB 125 D V 800 P s těsněním a nastavitelným pantem SB 125 D V 800 P 8596243009945
11100-00996 ZAKO SB 125 D V 900 L s těsněním a nastavitelným pantem SB 125 D V 900 L 8596243009952
11100-00997 ZAKO SB 125 D V 900 P s těsněním a nastavitelným pantem SB 125 D V 900 P 8596243009969
11100-00998 ZAKO SB 125 D V 1100 L s těsněním a nastavitelným pantem SB 125 D V 1100 L 8596243009976
11100-00999 ZAKO SB 125 D V 1100 P s těsněním a nastavitelným pantem SB 125 D V 1100 P 8596243009983
11100-01000 ZAKO SB 125 D V 1250 D s těsněním a nastavitelným pantem SB 125 D V 1250 D 8596243009990
11100-01001 ZAKO SB 125 D V 1450 D s těsněním a nastavitelným pantem SB 125 D V 1450 D 8596243010002
11100-01002 ZAKO SB 125 D V 1600 D s těsněním a nastavitelným pantem SB 125 D V 1600 D 8596243010019
11100-01003 ZAKO SB 150 D V 600 L s těsněním a nastavitelným pantem SB 150 D V 600 L 8596243010026
11100-01004 ZAKO SB 150 D V 600 P s těsněním a nastavitelným pantem SB 150 D V 600 P 8596243010033
11100-01005 ZAKO SB 150 D V 700 L s těsněním a nastavitelným pantem SB 150 D V 700 L 8596243010040
11100-01006 ZAKO SB 150 D V 700 P s těsněním a nastavitelným pantem SB 150 D V 700 P 8596243010057
11100-01007 ZAKO SB 150 D V 800 L s těsněním a nastavitelným pantem SB 150 D V 800 L 8596243010064
11100-01008 ZAKO SB 150 D V 800 P s těsněním a nastavitelným pantem SB 150 D V 800 P 8596243010071
11100-01009 ZAKO SB 150 D V 900 L s těsněním a nastavitelným pantem SB 150 D V 900 L 8596243010088
11100-01010 ZAKO SB 150 D V 900 P s těsněním a nastavitelným pantem SB 150 D V 900 P 8596243010095
11100-01011 ZAKO SB 150 D V 1100 L s těsněním a nastavitelným pantem SB 150 D V 1100 L 8596243010101
11100-01012 ZAKO SB 150 D V 1100 P s těsněním a nastavitelným pantem SB 150 D V 1100 P 8596243010118
11100-01013 ZAKO SB 150 D V 1250 D s těsněním a nastavitelným pantem SB 150 D V 1250 D 8596243010125
11100-01014 ZAKO SB 150 D V 1450 D s těsněním a nastavitelným pantem SB 150 D V 1450 D 8596243010132
11100-01015 ZAKO SB 150 D V 1600 D s těsněním a nastavitelným pantem SB 150 D V 1600 D 8596243010149
