Zárubně ZAKO

Zárubeň HX do hotových otvorů

Tato zárubeň umožňuje POUŽITÍ DO HOTOVÝCH OTVORŮ – např. pálená cihla, porobeton, SDK konstrukce

Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,5 mm.

Standardní konstrukce slouží pro dveře otočné s polodrážkou osazené třemi závěsy.
Výrobek je opatřen ochranným nátěrem, základním přepravním nátěrem. Možno opatřit vypalovanou práškovou barvou odstín dle vzorníku RAL K7.

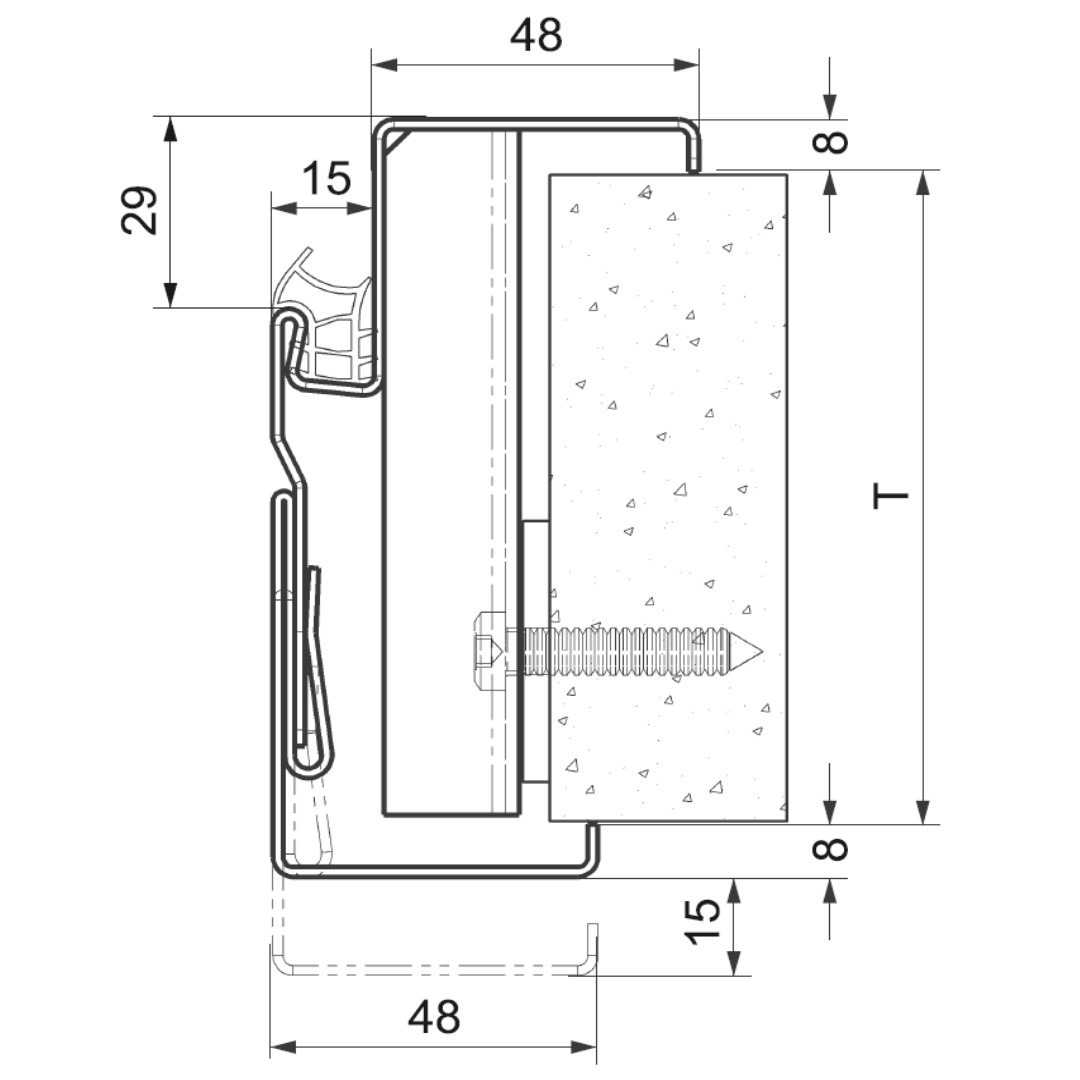

Ocelovou zárubeň ZAKO HX můžete umístit do stěny o tloušťce T (též se používá vnitřní šířka profilu viz řez profilu na obrázku vpravo)

T = 100, 125, 160, 195, 230 mm, dle zaměření na míru

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, E30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO HX v těchto charakteristikách:

- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ	Typové rozměry např.	HRUBÁ STAVEBNÍ		Tolerance hrubého stavebního otvoru
šířka B	600, 700, 800...	šířka hsB	B+70	+10/-0
výška H	1970	výška hsH	H+35	+5/-0
Rozsah posunu T -5 mm/+20 mm

Zárubně ZAKO HX dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY	Rozměr profilu udává vnitřní šířku (T) profilu (tloušťku hotové stěny) Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm Průchozí výška: 1970 mm, přesah do podlahy: 0 mm
ZÁVĚSY	Stavitelný – značeno písmenem V
TYPOVÉ ŘADY	HX 100 D, HX 125 D, HX 160 D, HX 195 D, HX 230 D dle zaměření na míru
KOTVENÍ DO STĚNY	Kotevní prvky U profil 15x40x15
CERTIFIKACE	Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ	Plastovex (lehčené PVC) šedé

Abyste při objednání zárubně ZAKO HX do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:

Zárubeň dle katalogového listu, typu HX, pro příčku šířky 150 mm (zdivo + omítka s těsněním, pro dveře s polodrážkou,se stavitelnýmimi závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, bez přesahu, orientace levá (dle otevírání dveří), těsnění šedé

označení zkrácené: HX 160 D V 800 L

úplné: HX 160 D V 800 L 1970 +0

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Ke stažení

13_Katalog_Ocel ové_zárubně_ ZAKO_HX.pdf (235.07 KB)

Varianty

Kód	Typ	Příslušenství	Profil	Rozměr	Drážka	Závěs	Šířka	Orientace	EAN
11100-00758	ZAKO HX 100 D V 600 L	s těsněním a nastavitelným pantem	HX	100	D	V	600	L	8596243007576
11100-00759	ZAKO HX 100 D V 600 P	s těsněním a nastavitelným pantem	HX	100	D	V	600	P	8596243007583
11100-00760	ZAKO HX 100 D V 700 L	s těsněním a nastavitelným pantem	HX	100	D	V	700	L	8596243007590
11100-00761	ZAKO HX 100 D V 700 P	s těsněním a nastavitelným pantem	HX	100	D	V	700	P	8596243007606
11100-00762	ZAKO HX 100 D V 800 L	s těsněním a nastavitelným pantem	HX	100	D	V	800	L	8596243007613
11100-00763	ZAKO HX 100 D V 800 P	s těsněním a nastavitelným pantem	HX	100	D	V	800	P	8596243007620
11100-00764	ZAKO HX 100 D V 900 L	s těsněním a nastavitelným pantem	HX	100	D	V	900	L	8596243007637
11100-00765	ZAKO HX 100 D V 900 P	s těsněním a nastavitelným pantem	HX	100	D	V	900	P	8596243007644
11100-00766	ZAKO HX 100 D V 1100 L	s těsněním a nastavitelným pantem	HX	100	D	V	1100	L	8596243007651
11100-00767	ZAKO HX 100 D V 1100 P	s těsněním a nastavitelným pantem	HX	100	D	V	1100	P	8596243007668
11100-00768	ZAKO HX 125 D V 600 L	s těsněním a nastavitelným pantem	HX	125	D	V	600	L	8596243007675
11100-00769	ZAKO HX 125 D V 600 P	s těsněním a nastavitelným pantem	HX	125	D	V	600	P	8596243007682
11100-00770	ZAKO HX 125 D V 700 L	s těsněním a nastavitelným pantem	HX	125	D	V	700	L	8596243007699
11100-00771	ZAKO HX 125 D V 700 P	s těsněním a nastavitelným pantem	HX	125	D	V	700	P	8596243007705
11100-00772	ZAKO HX 125 D V 800 L	s těsněním a nastavitelným pantem	HX	125	D	V	800	L	8596243007712
11100-00773	ZAKO HX 125 D V 800 P	s těsněním a nastavitelným pantem	HX	125	D	V	800	P	8596243007729
11100-00774	ZAKO HX 125 D V 900 L	s těsněním a nastavitelným pantem	HX	125	D	V	900	L	8596243007736
11100-00775	ZAKO HX 125 D V 900 P	s těsněním a nastavitelným pantem	HX	125	D	V	900	P	8596243007743
11100-00776	ZAKO HX 125 D V 1100 L	s těsněním a nastavitelným pantem	HX	125	D	V	1100	L	8596243007750
11100-00777	ZAKO HX 125 D V 1100 P	s těsněním a nastavitelným pantem	HX	125	D	V	1100	P	8596243007767
11100-00778	ZAKO HX 160 D V 600 L	s těsněním a nastavitelným pantem	HX	160	D	V	600	L	8596243007774
11100-00779	ZAKO HX 160 D V 600 P	s těsněním a nastavitelným pantem	HX	160	D	V	600	P	8596243007781
11100-00780	ZAKO HX 160 D V 700 L	s těsněním a nastavitelným pantem	HX	160	D	V	700	L	8596243007798
11100-00781	ZAKO HX 160 D V 700 P	s těsněním a nastavitelným pantem	HX	160	D	V	700	P	8596243007804
11100-00782	ZAKO HX 160 D V 800 L	s těsněním a nastavitelným pantem	HX	160	D	V	800	L	8596243007811
11100-00783	ZAKO HX 160 D V 800 P	s těsněním a nastavitelným pantem	HX	160	D	V	800	P	8596243007828
11100-00784	ZAKO HX 160 D V 900 L	s těsněním a nastavitelným pantem	HX	160	D	V	900	L	8596243007835
11100-00785	ZAKO HX 160 D V 900 P	s těsněním a nastavitelným pantem	HX	160	D	V	900	P	8596243007842
11100-00786	ZAKO HX 160 D V 1100 L	s těsněním a nastavitelným pantem	HX	160	D	V	1100	L	8596243007859
11100-00787	ZAKO HX 160 D V 1100 P	s těsněním a nastavitelným pantem	HX	160	D	V	1100	P	8596243007866
11100-00788	ZAKO HX 195 D V 600 L	s těsněním a nastavitelným pantem	HX	195	D	V	600	L	8596243007873
11100-00789	ZAKO HX 195 D V 600 P	s těsněním a nastavitelným pantem	HX	195	D	V	600	P	8596243007880
11100-00790	ZAKO HX 195 D V 700 L	s těsněním a nastavitelným pantem	HX	195	D	V	700	L	8596243007897
11100-00791	ZAKO HX 195 D V 700 P	s těsněním a nastavitelným pantem	HX	195	D	V	700	P	8596243007903
11100-00792	ZAKO HX 195 D V 800 L	s těsněním a nastavitelným pantem	HX	195	D	V	800	L	8596243007910
11100-00793	ZAKO HX 195 D V 800 P	s těsněním a nastavitelným pantem	HX	195	D	V	800	P	8596243007927
11100-00794	ZAKO HX 195 D V 900 L	s těsněním a nastavitelným pantem	HX	195	D	V	900	L	8596243007934
11100-00795	ZAKO HX 195 D V 900 P	s těsněním a nastavitelným pantem	HX	195	D	V	900	P	8596243007941
11100-00796	ZAKO HX 195 D V 1100 L	s těsněním a nastavitelným pantem	HX	195	D	V	1100	L	8596243007958
11100-00797	ZAKO HX 195 D V 1100 P	s těsněním a nastavitelným pantem	HX	195	D	V	1100	P	8596243007965
11100-00798	ZAKO HX 230 D V 600 L	s těsněním a nastavitelným pantem	HX	230	D	V	600	L	8596243007972
11100-00799	ZAKO HX 230 D V 600 P	s těsněním a nastavitelným pantem	HX	230	D	V	600	P	8596243007989
11100-00800	ZAKO HX 230 D V 700 L	s těsněním a nastavitelným pantem	HX	230	D	V	700	L	8596243007996
11100-00801	ZAKO HX 230 D V 700 P	s těsněním a nastavitelným pantem	HX	230	D	V	700	P	8596243008009
11100-00802	ZAKO HX 230 D V 800 L	s těsněním a nastavitelným pantem	HX	230	D	V	800	L	8596243008016
11100-00803	ZAKO HX 230 D V 800 P	s těsněním a nastavitelným pantem	HX	230	D	V	800	P	8596243008023
11100-00804	ZAKO HX 230 D V 900 L	s těsněním a nastavitelným pantem	HX	230	D	V	900	L	8596243008030
11100-00805	ZAKO HX 230 D V 900 P	s těsněním a nastavitelným pantem	HX	230	D	V	900	P	8596243008047
11100-00806	ZAKO HX 230 D V 1100 L	s těsněním a nastavitelným pantem	HX	230	D	V	1100	L	8596243008054
11100-00807	ZAKO HX 230 D V 1100 P	s těsněním a nastavitelným pantem	HX	230	D	V	1100	P	8596243008061
