Stožáry

UZD

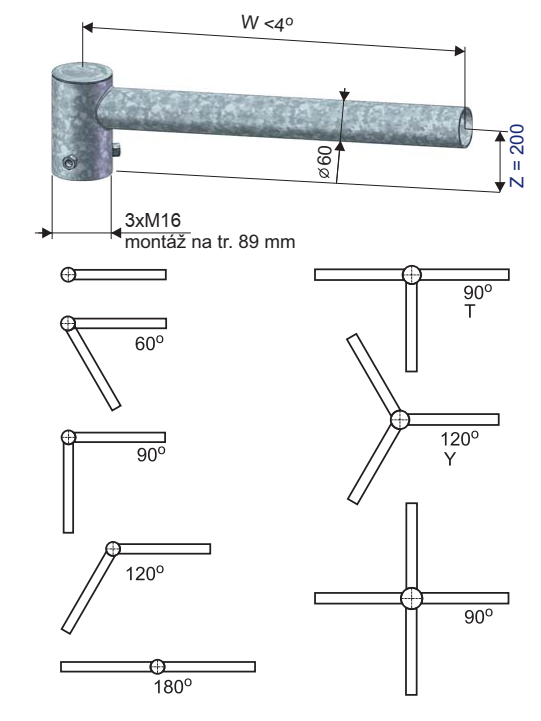

- Výložník UZD k osvětlovacím stožárům s horním průměrem 89 mm

Typy stožárů

výložníky typu UZD se používají pro stožáry typu UZL, UZM, UZN a kuželové

Povrchová úprava

  • žárové zinkování podle normy DIN EN ISO 1461
  • nátěr základní barvou
  • nátěry dle barevného odstínu tabulek barev RAL

Provedení

  • jedná se o jednoduchý výložník, který se nasazuje na vrchní stupeň dříku a fixuje pomocí 3 šroubů M16
  • 1-4 ramenné, délka vyložení v závislosti na výšce stožáru
  • v rozebíratelném stavu podle délky a úhlu vyložení

Certifikace a shoda

Výrobek svým charakterem odpovídá souboru norem ČSN EN 40 a splňuje požadavky dle ČSN EN ISO 3834. Jakost výrobku je řízena dle EN ISO 9001:2015.

Ke stažení

44_výložníky _UZD_katalog ocelové stožáry_Koope rativa_2024.pdf (287.38 KB)

Varianty

Kód Řada Typ Povrchová úprava Hmotnost Plocha D W L Cena
12200-00209 UZD 1 - 500 žárový zinek 4,7 kg 0,2 m² 500 mm
12200-00210 UZD 1 - 1000 žárový zinek 6,8 kg 0,3 m² 1 000 mm
12200-00211 UZD 1 - 1500 žárový zinek 8,9 kg 0,4 m² 1 500 mm
12200-00212 UZD 1 - 2000 žárový zinek 11 kg 0,5 m² 2 000 mm
12200-00213 UZD 1 - 2500 žárový zinek 12,1 kg 0,6 m² 2 500 mm
12200-00214 UZD 2 - 500/60 žárový zinek 6,7 kg 0,3 m² 500 mm
12200-00215 UZD 2 - 500/90 žárový zinek 6,7 kg 0,3 m² 500 mm
12200-00216 UZD 2 - 500/120 žárový zinek 6,7 kg 0,3 m² 500 mm
12200-00217 UZD 2 - 500/180 žárový zinek 6,7 kg 0,3 m² 500 mm
12200-00218 UZD 2 - 1000/60 žárový zinek 10,9 kg 0,5 m² 1 000 mm
12200-00219 UZD 2 - 1000/90 žárový zinek 10,9 kg 0,5 m² 1 000 mm
12200-00220 UZD 2 - 1000/120 žárový zinek 10,9 kg 0,5 m² 1 000 mm
12200-00221 UZD 2 - 1000/180 žárový zinek 10,9 kg 0,5 m² 1 000 mm
12200-00222 UZD 2 - 1500/60 žárový zinek 15,1 kg 0,6 m² 1 500 mm
12200-00223 UZD 2 - 1500/90 žárový zinek 15,1 kg 0,6 m² 1 500 mm
12200-00224 UZD 2 - 1500/120 žárový zinek 15,1 kg 0,6 m² 1 500 mm
12200-00225 UZD 2 - 1500/180 žárový zinek 15,1 kg 0,6 m² 1 500 mm
12200-00226 UZD 2 - 2000/60 žárový zinek 20,4 kg 0,8 m² 2 000 mm
12200-00227 UZD 2 - 2000/90 žárový zinek 20,4 kg 0,8 m² 2 000 mm
12200-00228 UZD 2 - 2000/120 žárový zinek 20,4 kg 0,8 m² 2 000 mm
12200-00229 UZD 2 - 2000/180 žárový zinek 20,4 kg 0,8 m² 2 000 mm
12200-00230 UZD 2 - 2500/60 žárový zinek 25,7 kg 1 m² 2 500 mm
12200-00231 UZD 2 - 2500/90 žárový zinek 25,7 kg 1 m² 2 500 mm
12200-00232 UZD 2 - 2500/120 žárový zinek 25,7 kg 1 m² 2 500 mm
12200-00233 UZD 2 - 2500/180 žárový zinek 25,7 kg 1 m² 2 500 mm
12200-00437 UZD 3 - 500/90 žárový zinek 8,7 kg 0,4 m² 500 mm
12200-00234 UZD 3 - 500/120 žárový zinek 8,7 kg ¨0,4 m² 500 mm
12200-00438 UZD 3 - 1000/90 žárový zinek 15 kg 0,6 m² 1 000 mm
12200-00235 UZD 3 - 1000/120 žárový zinek 15 kg 0,6 m² 1 000 mm
12200-00439 UZD 3 - 1500/90 žárový zinek 21,3 kg 0,9 m² 1 500 mm
12200-00236 UZD 3 - 1500/120 žárový zinek 21,3 kg 0,9 m² 1 500 mm
12200-00440 UZD 3 - 2000/90 žárový zinek 27,6 kg 1,2 m² 2 000 mm
12200-00237 UZD 3 - 2000/120 žárový zinek 27,6 kg 1,2 m² 2 000 mm
12200-00441 UZD 3 - 2500/90 žárový zinek 34,9 kg 1,5 m² 2 500 mm
12200-00238 UZD 3 - 2500/120 žárový zinek 34,9 kg 1,5 m² 2 500 mm
12200-00239 UZD 4 - 500 žárový zinek 10,7 kg 0,4 m² 500 mm
12200-00240 UZD 4 - 1000 žárový zinek 19,1 kg 0,8 m² 1 000 mm
12200-00241 UZD 4 - 1500 žárový zinek 27,5 kg 1,2 m² 1 500 mm
12200-00242 UZD 4 - 2000 žárový zinek 35,9 kg 1,6 m² 2 000 mm
12200-00243 UZD 4 - 2500 žárový zinek 43,4 kg 2,2 m² 2500 mm
