Stožáry

J

- Obloukové výložníky J k osvětlovacím stožárům s horním průměrem 114 mm

Typy stožárů

výložník typu J se používá pro stožáry typu J, U, UD

Povrchová úprava

  • žárové zinkování podle normy DIN EN ISO 1461
  • nátěry dle barevného odstínu tabulek barev RAL

Provedení

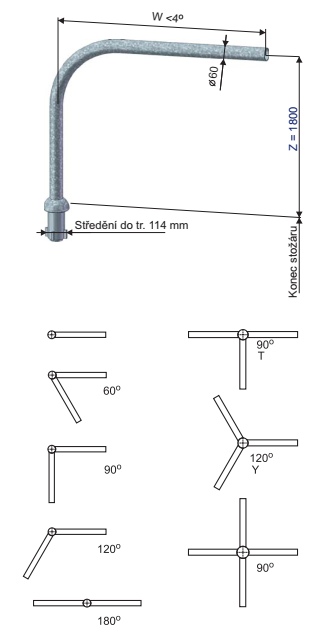

  • jedná se o obloukový výložník, který se vsazuje dovnitř vrchního stupně dříku a fixuje se ve zvolené pozici pomocí 4 šroubů M12
  • 1-4 ramenné, délka vyložení v závislosti na výšce stožáru
  • v rozebíratelném stavu podle délky a úhlu vyložení

Certifikace a shoda

Výrobek odpovídá normě ČSN EN 40-5, a splňuje požadavky ČSN EN ISO 3834, jakost výrobku je řízena dle EN ISO 9001:2015.

Ke stažení

50_výložníky _J_katalog ocelové stožáry_Koope rativa_2024.pdf (283.32 KB)

Varianty

Kód Řada Typ Povrchová úprava Hmotnost Plocha D W Z L Cena
12200-00244 J 1 -1500 žárový zinek 18,5 kg 0,5 m² 114/4 mm 1 500 mm 1 800 mm
12200-00245 J 1 - 2000 žárový zinek 21 kg 0,6 m² 114/4 mm 2 000 mm 1 800 mm
12200-00246 J 1 - 2500 žárový zinek 22,7 kg 0,7 m² 114/4 mm 2 500 mm 1 800 mm
12200-00247 J 1 - 3000 žárový zinek 24,5 kg 0,8 m² 114/4 mm 3 000 mm 1 800 mm
12200-00248 J 2 - 1500/60 žárový zinek 23,8 kg 0,7 m² 114/4 mm 1 500 mm 1 800 mm
12200-00249 J 2 - 1500/90 žárový zinek 23,8 kg 0,7 m² 114/4 mm 1 500 mm 1 800 mm
12200-00250 J 2 - 1500/120 žárový zinek 23,8 kg 0,7 m² 114/4 mm 1 500 mm 1 800 mm
12200-00251 J 2 - 1500/180 žárový zinek 23,8 kg 0,7 m² 114/4 mm 1 500 mm 1 800 mm
12200-00252 J 2 - 2000/60 žárový zinek 28,7 kg 0,9 m² 114/4 mm 2 000 mm 1 800 mm
12200-00253 J 2 - 2000/90 žárový zinek 28,7 kg 0,9 m² 114/4 mm 2 000 mm 1 800 mm
12200-00254 J 2 - 2000/120 žárový zinek 28,7 kg 0,9 m² 114/4 mm 2 000 mm 1 800 mm
12200-00255 J 2 - 2000/180 žárový zinek 28,7 kg 0,9 m² 114/4 mm 2 000 mm 1 800 mm
12200-00256 J 2 - 2500/60 žárový zinek 32,8 kg 1,1 m² 114/4 mm 2 500 mm 1 800 mm
12200-00257 J 2 - 2500/90 žárový zinek 32,8 kg 1,1 m² 114/4 mm 2 500 mm 1 800 mm
12200-00258 J 2 -2500/120 žárový zinek 32,8 kg 1,1 m² 114/4 mm 2 500 mm 1 800 mm
12200-00259 J 2 - 2500/180 žárový zinek 32,8 kg 1,1 m² 114/4 mm 2 500 mm 1 800 mm
12200-00260 J 2 - 3000/60 žárový zinek 36,9 kg 1,3 m² 114/4 mm 3 000 mm 1 800 mm
12200-00261 J 2 - 3000/90 žárový zinek 36,9 kg 1,3 m² 114/4 mm 3 000 mm 1 800 mm
12200-00262 J 2 - 3000/120 žárový zinek 36,9 kg 1,3 m² 114/4 mm 3 000 mm 1 800 mm
12200-00263 J 2 - 3000/180 žárový zinek 36,9 kg 1,3 m² 114/4 mm 3 000 mm 1 800 mm
12200-00442 J 3 - 1500/90 žárový zinek 28,7 kg 0,9 m² 114/4 mm 1 500 mm 1 800 mm
12200-00264 J 3 - 1500/120 žárový zinek 28,7 kg 0,9 m² 114/4 mm 1 500 mm 1 800 mm
12200-00443 J 3 - 2000/90 žárový zinek 36 kg 1,2 m² 114/4 mm 2 000 mm 1 800 mm
12200-00265 J 3 - 2000/120 žárový zinek 36 kg 1,2 m² 114/4 mm 2 000 mm 1 800 mm
12200-00444 J 3 - 2500/90 žárový zinek 42,5 kg 1,5 m² 114/4 mm 2 500 mm 1 800 mm
12200-00266 J 3 - 2500/120 žárový zinek 42,5 kg 1,5 m² 114/4 mm 2 500 mm 1 800 mm
12200-00445 J 3 - 3000/90 žárový zinek 48,9 kg 1,8 m² 114/4 mm 3 000 mm 1 800 mm
12200-00267 J 3 - 3000/120 žárový zinek 48,9 kg 1,8 m² 114/4 mm 3 000 mm 1 800 mm
12200-00268 J 4 - 1500 žárový zinek 33,5 kg 1,2 m² 114/4 mm 1 500 mm 1 800 mm
12200-00269 J 4 - 2000 žárový zinek 43,3 kg 1,5 m² 114/4 mm 2 000 mm 1 800 mm
12200-00270 J 4 - 2500 žárový zinek 50,1 kg 1,9 m² 114/4 mm 2 500 mm 1 800 mm
12200-00271 J 4 - 3000 žárový zinek 60,9 kg 2,2 m² 114/4 mm 3 000 mm 1 800 mm
