Zárubně ZAKO

Zárubeň YH s těsněním

Zárubeň ZAKO YH umožňuje UNIVERZÁLNÍ použití PRO ZDĚNÍ, můžete ji tedy umístit jak do klasického cihlového zdiva tak do porobetonu.


Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,3 mm.

Standardní konstrukce zárubně slouží pro dveře otočné s polodrážkou osazené třemi závěsy.


Výrobek je opatřen ochranným základním přepravním nátěrem.

Ocelovou zárubeň ZAKO YH můžete umístit do stěny o tloušťce T (též se používá označení vnitřní šířka profilu viz řez profilu na obrázku vpravo)

T = 75*, 100*, 115, 125*, 150*, 175, 200 mm  (zárubně pro tloušťky stěn označené * držíme skladem v našich provozovnách)

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, El30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO YH v těchto charakteristikách:


- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ     Typové rozměry např.                HRUBÁ STAVEBNÍ      Tolerance hrubého stavebního otvoru
šířka B 600, 700, 800...     šířka hsB    B+70                  +10/-0
výška H 1970     výška hsH H+35                  +5/-0

Zárubně ZAKO YH dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY

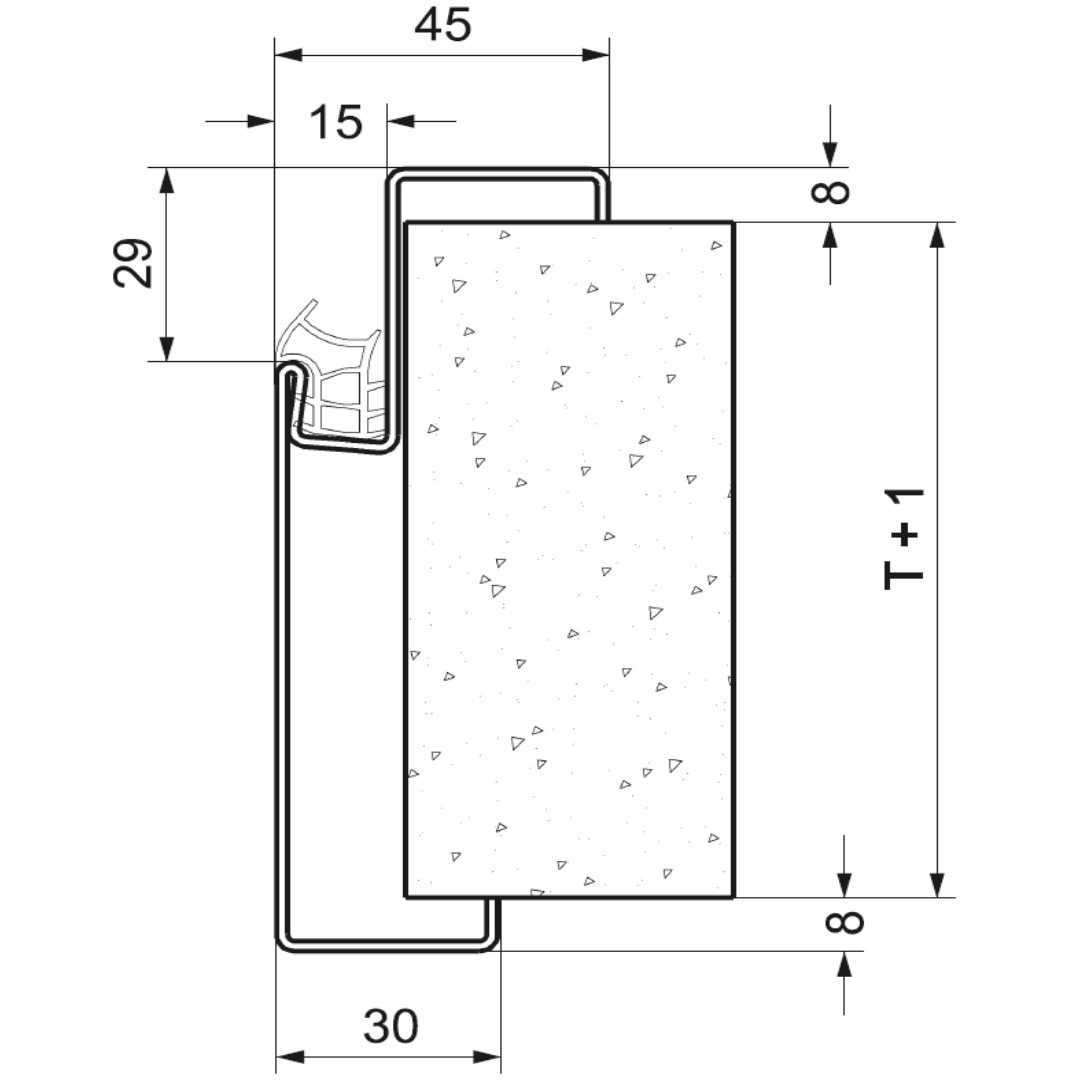

Rozměr profilu udává vnitřní šířku (T) profilu (tloušťku hotové stěny)

Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm

Průchozí výška: 1970 mm, přesah do podlahy: 30 mm
ZÁVĚSY Stavitelný OZ 34 – značeno písmenem V
TYPOVÉ ŘADY

YH 75* D, YH 100* D, YH 115 D, YH 125* D, YH 150* D, YH 175 D, YH 200 D
KOTVENÍ DO STĚNY  Kotevními pásky
CERTIFIKACE

Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ TPE šedé

Abyste při objednání zárubně ZAKO YH do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:


Zárubeň dle katalogového listu, typu YH, pro příčku šířky 150 mm (zdivo + omítka) s těsněním, pro dveře s polodrážkou s třemi nastavitelnými závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, s přesahem 30 mm, orientace levá, (dle otevírání dveří), těsnění šedé


označení zkrácené: YH 150 D V 800 L


úplné: YH 150 D V 800 L 1970 +30

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Ke stažení

6_Katalog_Ocelo vé_zárubně_Z AKO_YH.pdf (230.15 KB)

Varianty

Kód Typ Příslušenství Profil Rozměr Drážka Závěs Šířka Orientace Požár EAN Cena
11100-00326 ZAKO YH 75 D V 600 L s těsněním a nastavitelným pantem YH 75 D V 600 L 8596243003257
11100-00327 ZAKO YH 75 D V 600 P s těsněním a nastavitelným pantem YH 75 D V 600 P 8596243003264
11100-00328 ZAKO YH 75 D V 700 L s těsněním a nastavitelným pantem YH 75 D V 700 L 8596243003271
11100-00329 ZAKO YH 75 D V 700 P s těsněním a nastavitelným pantem YH 75 D V 700 P 8596243003288
11100-00330 ZAKO YH 75 D V 800 L s těsněním a nastavitelným pantem YH 75 D V 800 L 8596243003295
11100-00331 ZAKO YH 75 D V 800 P s těsněním a nastavitelným pantem YH 75 D V 800 P 8596243003301
11100-00332 ZAKO YH 75 D V 900 L s těsněním a nastavitelným pantem YH 75 D V 900 L 8596243003318
11100-00333 ZAKO YH 75 D V 900 P s těsněním a nastavitelným pantem YH 75 D V 900 P 8596243003325
11100-00334 ZAKO YH 75 D V 1100 L s těsněním a nastavitelným pantem YH 75 D V 1100 L 8596243003332
11100-00335 ZAKO YH 75 D V 1100 P s těsněním a nastavitelným pantem YH 75 D V 1100 P 8596243003349
11100-00336 ZAKO YH 75 D V 1250 D s těsněním a nastavitelným pantem YH 75 D V 1250 D 8596243003356
11100-00337 ZAKO YH 75 D V 1450 D s těsněním a nastavitelným pantem YH 75 D V 1450 D 8596243003363
11100-00338 ZAKO YH 75 D V 1600 D s těsněním a nastavitelným pantem YH 75 D V 1600 D 8596243003370
11100-00339 ZAKO YH 100 D V 600 L s těsněním a nastavitelným pantem YH 100 D V 600 L 8596243003387
11100-00340 ZAKO YH 100 D V 600 P s těsněním a nastavitelným pantem YH 100 D V 600 P 8596243003394
11100-00341 ZAKO YH 100 D V 700 L s těsněním a nastavitelným pantem YH 100 D V 700 L 8596243003400
11100-00342 ZAKO YH 100 D V 700 P s těsněním a nastavitelným pantem YH 100 D V 700 P 8596243003417
11100-00343 ZAKO YH 100 D V 800 L s těsněním a nastavitelným pantem YH 100 D V 800 L 8596243003424
11100-00344 ZAKO YH 100 D V 800 P s těsněním a nastavitelným pantem YH 100 D V 800 P 8596243003431
11100-00345 ZAKO YH 100 D V 900 L s těsněním a nastavitelným pantem YH 100 D V 900 L 8596243003448
11100-00346 ZAKO YH 100 D V 900 P s těsněním a nastavitelným pantem YH 100 D V 900 P 8596243003455
11100-00347 ZAKO YH 100 D V 1100 L s těsněním a nastavitelným pantem YH 100 D V 1100 L 8596243003462
11100-00348 ZAKO YH 100 D V 1100 P s těsněním a nastavitelným pantem YH 100 D V 1100 P 8596243003479
11100-00349 ZAKO YH 100 D V 1250 D s těsněním a nastavitelným pantem YH 100 D V 1250 D 8596243003486
11100-00350 ZAKO YH 100 D V 1450 D s těsněním a nastavitelným pantem YH 100 D V 1450 D 8596243003493
11100-00351 ZAKO YH 100 D V 1600 D s těsněním a nastavitelným pantem YH 100 D V 1600 D 8596243003509
11100-00352 ZAKO YH 115 D V 600 L s těsněním a nastavitelným pantem YH 115 D V 600 L 8596243003516
11100-00353 ZAKO YH 115 D V 600 P s těsněním a nastavitelným pantem YH 115 D V 600 P 8596243003523
11100-00354 ZAKO YH 115 D V 700 L s těsněním a nastavitelným pantem YH 115 D V 700 L 8596243003530
11100-00355 ZAKO YH 115 D V 700 P s těsněním a nastavitelným pantem YH 115 D V 700 P 8596243003547
11100-00356 ZAKO YH 115 D V 800 L s těsněním a nastavitelným pantem YH 115 D V 800 L 8596243003554
11100-00357 ZAKO YH 115 D V 800 P s těsněním a nastavitelným pantem YH 115 D V 800 P 8596243003561
11100-00358 ZAKO YH 115 D V 900 L s těsněním a nastavitelným pantem YH 115 D V 900 L 8596243003578
11100-00359 ZAKO YH 115 D V 900 P s těsněním a nastavitelným pantem YH 115 D V 900 P 8596243003585
11100-00360 ZAKO YH 115 D V 1100 L s těsněním a nastavitelným pantem YH 115 D V 1100 L 8596243003592
11100-00361 ZAKO YH 115 D V 1100 P s těsněním a nastavitelným pantem YH 115 D V 1100 P 8596243003608
11100-00362 ZAKO YH 115 D V 1250 D s těsněním a nastavitelným pantem YH 115 D V 1250 D 8596243003615
11100-00363 ZAKO YH 115 D V 1450 D s těsněním a nastavitelným pantem YH 115 D V 1450 D 8596243003622
11100-00364 ZAKO YH 115 D V 1600 D s těsněním a nastavitelným pantem YH 115 D V 1600 D 8596243003639
11100-00365 ZAKO YH 125 D V 600 L s těsněním a nastavitelným pantem YH 125 D V 600 L 8596243003646
11100-00366 ZAKO YH 125 D V 600 P s těsněním a nastavitelným pantem YH 125 D V 600 P 8596243003653
11100-00367 ZAKO YH 125 D V 700 L s těsněním a nastavitelným pantem YH 125 D V 700 L 8596243003660
11100-00368 ZAKO YH 125 D V 700 P s těsněním a nastavitelným pantem YH 125 D V 700 P 8596243003677
11100-00369 ZAKO YH 125 D V 800 L s těsněním a nastavitelným pantem YH 125 D V 800 L 8596243003684
11100-00370 ZAKO YH 125 D V 800 P s těsněním a nastavitelným pantem YH 125 D V 800 P 8596243003691
11100-00371 ZAKO YH 125 D V 900 L s těsněním a nastavitelným pantem YH 125 D V 900 L 8596243003707
11100-00372 ZAKO YH 125 D V 900 P s těsněním a nastavitelným pantem YH 125 D V 900 P 8596243003714
11100-00373 ZAKO YH 125 D V 1100 L s těsněním a nastavitelným pantem YH 125 D V 1100 L 8596243003721
11100-00374 ZAKO YH 125 D V 1100 P s těsněním a nastavitelným pantem YH 125 D V 1100 P 8596243003738
11100-00375 ZAKO YH 125 D V 1250 D s těsněním a nastavitelným pantem YH 125 D V 1250 D 8596243003745
11100-00376 ZAKO YH 125 D V 1450 D s těsněním a nastavitelným pantem YH 125 D V 1450 D 8596243003752
11100-00377 ZAKO YH 125 D V 1600 D s těsněním a nastavitelným pantem YH 125 D V 1600 D 8596243003769
11100-00378 ZAKO YH 150 D V 600 L s těsněním a nastavitelným pantem YH 150 D V 600 L 8596243003776
11100-00379 ZAKO YH 150 D V 600 P s těsněním a nastavitelným pantem YH 150 D V 600 P 8596243003783
11100-00380 ZAKO YH 150 D V 700 L s těsněním a nastavitelným pantem YH 150 D V 700 L 8596243003790
11100-00381 ZAKO YH 150 D V 700 P s těsněním a nastavitelným pantem YH 150 D V 700 P 8596243003806
11100-00382 ZAKO YH 150 D V 800 L s těsněním a nastavitelným pantem YH 150 D V 800 L 8596243003813
11100-00383 ZAKO YH 150 D V 800 P s těsněním a nastavitelným pantem YH 150 D V 800 P 8596243003820
11100-00384 ZAKO YH 150 D V 900 L s těsněním a nastavitelným pantem YH 150 D V 900 L 8596243003837
11100-00385 ZAKO YH 150 D V 900 P s těsněním a nastavitelným pantem YH 150 D V 900 P 8596243003844
11100-00386 ZAKO YH 150 D V 1100 L s těsněním a nastavitelným pantem YH 150 D V 1100 L 8596243003851
11100-00387 ZAKO YH 150 D V 1100 P s těsněním a nastavitelným pantem YH 150 D V 1100 P 8596243003868
11100-00388 ZAKO YH 150 D V 1250 D s těsněním a nastavitelným pantem YH 150 D V 1250 D 8596243003875
11100-00389 ZAKO YH 150 D V 1450 D s těsněním a nastavitelným pantem YH 150 D V 1450 D 8596243003882
11100-00390 ZAKO YH 150 D V 1600 D s těsněním a nastavitelným pantem YH 150 D V 1600 D 8596243003899
11109-12594 ZAKO YH 175 D V 600 L s těsněním a nastavitelným pantem YH 175 D V 600 L 8596243180538
11109-05731 ZAKO YH 175 D V 600 P s těsněním a nastavitelným pantem YH 175 D V 600 P 8596243111693
11109-12595 ZAKO YH 175 D V 700 L s těsněním a nastavitelným pantem YH 175 D V 700 L 8596243180545
11109-11177 ZAKO YH 175 D V 700 P s těsněním a nastavitelným pantem YH 175 D V 700 P 8596243166334
11109-05529 ZAKO YH 175 D V 800 L s těsněním a nastavitelným pantem YH 175 D V 800 L 8596243109676
11109-06348 ZAKO YH 175 D V 800 P s těsněním a nastavitelným pantem YH 175 D V 800 P 8596243117862
11109-12596 ZAKO YH 175 D V 900 L s těsněním a nastavitelným pantem YH 175 D V 900 L 8596243180552
11109-12597 ZAKO YH 175 D V 900 P s těsněním a nastavitelným pantem YH 175 D V 900 P 8596243180569
11109-12598 ZAKO YH 175 D V 1100 L s těsněním a nastavitelným pantem YH 175 D V 1100 L 8596243180576
11109-12599 ZAKO YH 175 D V 1100 P s těsněním a nastavitelným pantem YH 175 D V 1100 P 8596243180583
11109-10302 ZAKO YH 175 D V 1250 D s těsněním a nastavitelným pantem YH 175 D V 1250 D 8596243157547
11109-12600 ZAKO YH 175 D V 1450 D s těsněním a nastavitelným pantem YH 175 D V 1450 D 8596243180590
11109-12601 ZAKO YH 175 D V 1600 D s těsněním a nastavitelným pantem YH 175 D V 1600 D 8596243180606
11109-11763 ZAKO YH 200 D V 600 L s těsněním a nastavitelným pantem YH 200 D V 600 L 8596243172205
11109-01547 ZAKO YH 200 D V 600 P s těsněním a nastavitelným pantem YH 200 D V 600 P 8596243069857
11109-04461 ZAKO YH 200 D V 700 L s těsněním a nastavitelným pantem YH 200 D V 700 L 8596243098994
11109-00348 ZAKO YH 200 D V 700 P s těsněním a nastavitelným pantem YH 200 D V 700 P 8596243057861
11109-00435 ZAKO YH 200 D V 800 L s těsněním a nastavitelným pantem YH 200 D V 800 L 8596243058738
11109-00593 ZAKO YH 200 D V 800 P s těsněním a nastavitelným pantem YH 200 D V 800 P 8596243060311
11109-00434 ZAKO YH 200 D V 900 L s těsněním a nastavitelným pantem YH 200 D V 900 L 8596243058721
11109-00384 ZAKO YH 200 D V 900 P s těsněním a nastavitelným pantem YH 200 D V 900 P 8596243058226
11109-12608 ZAKO YH 200 D V 1100 L s těsněním a nastavitelným pantem YH 200 D V 1100 L 8596243180675
11109-08777 ZAKO YH 200 D V 1100 P s těsněním a nastavitelným pantem YH 200 D V 1100 P 8596243142154
11109-12609 ZAKO YH 200 D V 1250 D s těsněním a nastavitelným pantem YH 200 D V 1250 D 8596243180682
11109-12610 ZAKO YH 200 D V 1450 D s těsněním a nastavitelným pantem YH 200 D V 1450 D 8596243180699
11109-00915 ZAKO YH 200 D V 1600 D s těsněním a nastavitelným pantem YH 200 D V 1600 D 8596243063534
