Zárubně ZAKO

Protipožární zárubeň US s prodlouženým čelem

Tato zárubeň umožňuje použití DO SDK příčky


Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,5 mm.

Standardní konstrukce slouží pro dveře otočné s polodrážkou osazené třemi závěsy.
Výrobek je opatřen ochranným nátěrem, základním přepravním nátěrem.

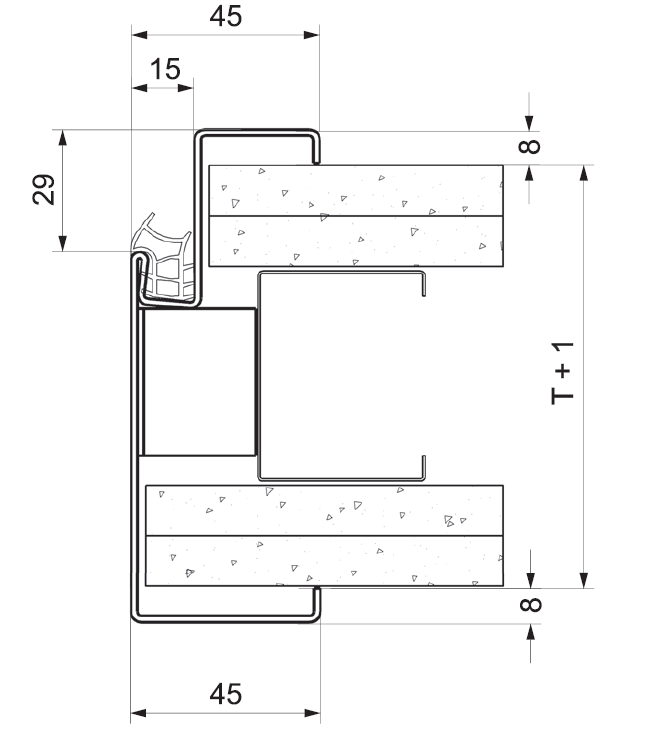

Ocelovou zárubeň ZAKO US můžete umístit do stěny o tloušťce T (též se používá vnitřní šířka profilu viz řez profilu na obrázku vpravo)

T = 75, 100, 125, 150 mm

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, EI30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO US v těchto charakteristikách:


- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ     Typové rozměry např.                HRUBÁ STAVEBNÍ      Tolerance hrubého stavebního otvoru
šířka B 600, 700, 800...     šířka hsB    B+90                  +10/-0
výška H 1970     výška hsH H+45                  +5/-0

Zárubně ZAKO US dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY

Rozměr profilu udává vnitřní šířku (T) profilu (tloušťku hotové stěny)

Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm

Průchozí výška: 1970 mm, přesah do podlahy: 0 mm
ZÁVĚSY Stavitelný OZ 34 – značeno písmenem V
TYPOVÉ ŘADY

US 75 D, US 100 D, US 125 D, US 150 D
KOTVENÍ DO STĚNY  Kotevními prvky pro SDK profil
CERTIFIKACE

Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ Plastovex (lehčené PVC) šedé

Abyste při objednání zárubně ZAKO US do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:


Zárubeň dle katalogového listu, typu US, pro příčku šířky 150 mm s těsněním, pro dveře s polodrážkou, se stavitelnými mi závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, bez přesahu, orientace levá (dle otevírání dveří), těsnění šedé


označení zkrácené: US 150 D V 800 L


úplné: US 150 D V 800 L 1970 +0

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Varianty

Kód Typ Příslušenství Profil Rozměr Drážka Závěs Šířka Orientace Požár EAN Cena
11101-00586 ZAKO US 75 D V 600 L PO s těsněním a nastavitelným pantem US 75 D V 600 L PO 8596243030857
11101-00587 ZAKO US 75 D V 600 P PO s těsněním a nastavitelným pantem US 75 D V 600 P PO 8596243030864
11101-00588 ZAKO US 75 D V 700 L PO s těsněním a nastavitelným pantem US 75 D V 700 L PO 8596243030871
11101-00589 ZAKO US 75 D V 700 P PO s těsněním a nastavitelným pantem US 75 D V 700 P PO 8596243030888
11101-00590 ZAKO US 75 D V 800 L PO s těsněním a nastavitelným pantem US 75 D V 800 L PO 8596243030895
11101-00591 ZAKO US 75 D V 800 P PO s těsněním a nastavitelným pantem US 75 D V 800 P PO 8596243030901
11101-00592 ZAKO US 75 D V 900 L PO s těsněním a nastavitelným pantem US 75 D V 900 L PO 8596243030918
11101-00593 ZAKO US 75 D V 900 P PO s těsněním a nastavitelným pantem US 75 D V 900 P PO 8596243030925
11101-00594 ZAKO US 75 D V 1100 L PO s těsněním a nastavitelným pantem US 75 D V 1100 L PO 8596243030932
11101-00595 ZAKO US 75 D V 1100 P PO s těsněním a nastavitelným pantem US 75 D V 1100 P PO 8596243030949
11101-00596 ZAKO US 75 D V 1250 D PO s těsněním a nastavitelným pantem US 75 D V 1250 D PO 8596243030956
11101-00597 ZAKO US 75 D V 1450 D PO s těsněním a nastavitelným pantem US 75 D V 1450 D PO 8596243030963
11101-00598 ZAKO US 75 D V 1600 D PO s těsněním a nastavitelným pantem US 75 D V 1600 D PO 8596243030970
11101-00599 ZAKO US 100 D V 600 L PO s těsněním a nastavitelným pantem US 100 D V 600 L PO 8596243030987
11101-00600 ZAKO US 100 D V 600 P PO s těsněním a nastavitelným pantem US 100 D V 600 P PO 8596243030994
11101-00601 ZAKO US 100 D V 700 L PO s těsněním a nastavitelným pantem US 100 D V 700 L PO 8596243031007
11101-00602 ZAKO US 100 D V 700 P PO s těsněním a nastavitelným pantem US 100 D V 700 P PO 8596243031014
11101-00603 ZAKO US 100 D V 800 L PO s těsněním a nastavitelným pantem US 100 D V 800 L PO 8596243031021
11101-00604 ZAKO US 100 D V 800 P PO s těsněním a nastavitelným pantem US 100 D V 800 P PO 8596243031038
11101-00605 ZAKO US 100 D V 900 L PO s těsněním a nastavitelným pantem US 100 D V 900 L PO 8596243031045
11101-00606 ZAKO US 100 D V 900 P PO s těsněním a nastavitelným pantem US 100 D V 900 P PO 8596243031052
11101-00607 ZAKO US 100 D V 1100 L PO s těsněním a nastavitelným pantem US 100 D V 1100 L PO 8596243031069
11101-00608 ZAKO US 100 D V 1100 P PO s těsněním a nastavitelným pantem US 100 D V 1100 P PO 8596243031076
11101-00609 ZAKO US 100 D V 1250 D PO s těsněním a nastavitelným pantem US 100 D V 1250 D PO 8596243031083
11101-00610 ZAKO US 100 D V 1450 D PO s těsněním a nastavitelným pantem US 100 D V 1450 D PO 8596243031090
11101-00611 ZAKO US 100 D V 1600 D PO s těsněním a nastavitelným pantem US 100 D V 1600 D PO 8596243031106
11101-00612 ZAKO US 125 D V 600 L PO s těsněním a nastavitelným pantem US 125 D V 600 L PO 8596243031113
11101-00613 ZAKO US 125 D V 600 P PO s těsněním a nastavitelným pantem US 125 D V 600 P PO 8596243031120
11101-00614 ZAKO US 125 D V 700 L PO s těsněním a nastavitelným pantem US 125 D V 700 L PO 8596243031137
11101-00615 ZAKO US 125 D V 700 P PO s těsněním a nastavitelným pantem US 125 D V 700 P PO 8596243031144
11101-00616 ZAKO US 125 D V 800 L PO s těsněním a nastavitelným pantem US 125 D V 800 L PO 8596243031151
11101-00617 ZAKO US 125 D V 800 P PO s těsněním a nastavitelným pantem US 125 D V 800 P PO 8596243031168
11101-00618 ZAKO US 125 D V 900 L PO s těsněním a nastavitelným pantem US 125 D V 900 L PO 8596243031175
11101-00619 ZAKO US 125 D V 900 P PO s těsněním a nastavitelným pantem US 125 D V 900 P PO 8596243031182
11101-00620 ZAKO US 125 D V 1100 L PO s těsněním a nastavitelným pantem US 125 D V 1100 L PO 8596243031199
11101-00621 ZAKO US 125 D V 1100 P PO s těsněním a nastavitelným pantem US 125 D V 1100 P PO 8596243031205
11101-00622 ZAKO US 125 D V 1250 D PO s těsněním a nastavitelným pantem US 125 D V 1250 D PO 8596243031212
11101-00623 ZAKO US 125 D V 1450 D PO s těsněním a nastavitelným pantem US 125 D V 1450 D PO 8596243031229
11101-00624 ZAKO US 125 D V 1600 D PO s těsněním a nastavitelným pantem US 125 D V 1600 D PO 8596243031236
11101-00625 ZAKO US 150 D V 600 L PO s těsněním a nastavitelným pantem US 150 D V 600 L PO 8596243031243
11101-00626 ZAKO US 150 D V 600 P PO s těsněním a nastavitelným pantem US 150 D V 600 P PO 8596243031250
11101-00627 ZAKO US 150 D V 700 L PO s těsněním a nastavitelným pantem US 150 D V 700 L PO 8596243031267
11101-00628 ZAKO US 150 D V 700 P PO s těsněním a nastavitelným pantem US 150 D V 700 P PO 8596243031274
11101-00629 ZAKO US 150 D V 800 L PO s těsněním a nastavitelným pantem US 150 D V 800 L PO 8596243031281
11101-00630 ZAKO US 150 D V 800 P PO s těsněním a nastavitelným pantem US 150 D V 800 P PO 8596243031298
11101-00631 ZAKO US 150 D V 900 L PO s těsněním a nastavitelným pantem US 150 D V 900 L PO 8596243031304
11101-00632 ZAKO US 150 D V 900 P PO s těsněním a nastavitelným pantem US 150 D V 900 P PO 8596243031311
11101-00633 ZAKO US 150 D V 1100 L PO s těsněním a nastavitelným pantem US 150 D V 1100 L PO 8596243031328
11101-00634 ZAKO US 150 D V 1100 P PO s těsněním a nastavitelným pantem US 150 D V 1100 P PO 8596243031335
11101-00635 ZAKO US 150 D V 1250 D PO s těsněním a nastavitelným pantem US 150 D V 1250 D PO 8596243031342
11101-00636 ZAKO US 150 D V 1450 D PO s těsněním a nastavitelným pantem US 150 D V 1450 D PO 8596243031359
11101-00637 ZAKO US 150 D V 1600 D PO s těsněním a nastavitelným pantem US 150 D V 1600 D PO 8596243031366
