Zárubně ZAKO

Protipožární zárubeň SB s pohledovou drážkou

Tato zárubeň umožňuje použití DO SDK příčky


Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,5 mm.

Standardní konstrukce je pro dveře otočné s polodrážkou osazené třemi závěsy.
Výrobek je opatřen ochranným nátěrem, základním přepravním nátěrem.

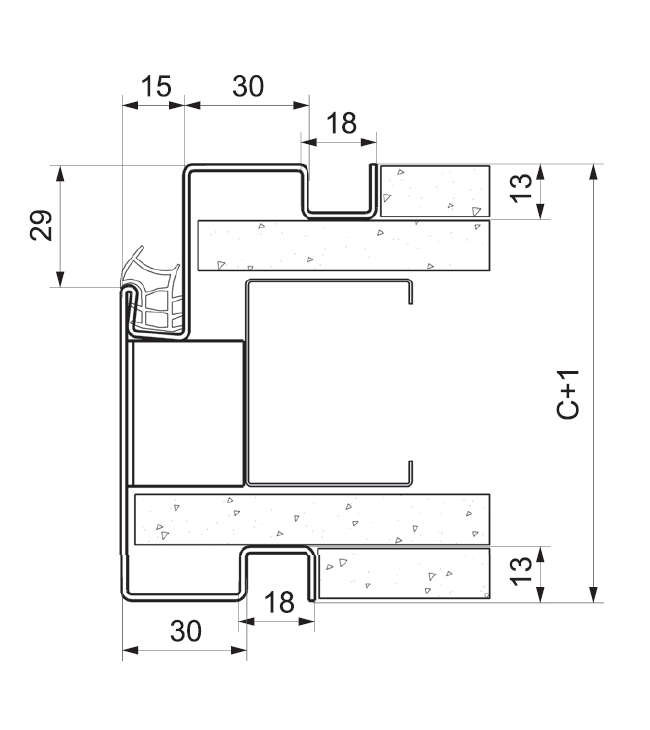

Ocelovou zárubeň ZAKO SB můžete umístit do stěny o tloušťce C (též se používá vnitřní šířka profilu viz řez profilu na obrázku vpravo)

C = 100, 125, 150 mm

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, EI30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO SB v těchto charakteristikách:


- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ     Typové rozměry např.                HRUBÁ STAVEBNÍ      Tolerance hrubého stavebního otvoru
šířka B 600, 700, 800...     šířka hsB    B+100                  +10/-0
výška H 1970     výška hsH H+50                +5/-0

Zárubně ZAKO SB dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY

Rozměr profilu udává vnější šířku (C) profilu (celková šíře zárubně)

Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm

Průchozí výška: 1970 mm, přesah do podlahy: 0 mm
ZÁVĚSY Stavitelný OZ 34 – značeno písmenem V
TYPOVÉ ŘADY

SB 100 D, SB 125 D, SB 150 D
KOTVENÍ DO STĚNY  Kotevní prvky pro SDK profil
CERTIFIKACE

Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ Plastovex (lehčené PVC) šedé

Abyste při objednání zárubně ZAKO SB do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:


Zárubeň dle katalogového listu, typu SB, pro SDK příčku šířky 150 mm s těsněním, pro dveře s polodrážkou, se stavitelnými závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, bez přesahu, orientace levá (dle otevírání dveří), těsnění šedé


označení zkrácené: SB 150 D V 800 L


úplné: SB 150 D V 800 L 1970 +0

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Varianty

Kód Typ Příslušenství Profil Rozměr Drážka Závěs Šířka Orientace Požár EAN Cena
11101-00964 ZAKO SB 75 D V 600 L PO s těsněním a nastavitelným pantem SB 75 D V 600 L PO 8596243034633
11101-00965 ZAKO SB 75 D V 600 P PO s těsněním a nastavitelným pantem SB 75 D V 600 P PO 8596243034640
11101-00966 ZAKO SB 75 D V 700 L PO s těsněním a nastavitelným pantem SB 75 D V 700 L PO 8596243034657
11101-00967 ZAKO SB 75 D V 700 P PO s těsněním a nastavitelným pantem SB 75 D V 700 P PO 8596243034664
11101-00968 ZAKO SB 75 D V 800 L PO s těsněním a nastavitelným pantem SB 75 D V 800 L PO 8596243034671
11101-00969 ZAKO SB 75 D V 800 P PO s těsněním a nastavitelným pantem SB 75 D V 800 P PO 8596243034688
11101-00970 ZAKO SB 75 D V 900 L PO s těsněním a nastavitelným pantem SB 75 D V 900 L PO 8596243034695
11101-00971 ZAKO SB 75 D V 900 P PO s těsněním a nastavitelným pantem SB 75 D V 900 P PO 8596243034701
11101-00972 ZAKO SB 75 D V 1100 L PO s těsněním a nastavitelným pantem SB 75 D V 1100 L PO 8596243034718
11101-00973 ZAKO SB 75 D V 1100 P PO s těsněním a nastavitelným pantem SB 75 D V 1100 P PO 8596243034725
11101-00974 ZAKO SB 75 D V 1250 D PO s těsněním a nastavitelným pantem SB 75 D V 1250 D PO 8596243034732
11101-00975 ZAKO SB 75 D V 1450 D PO s těsněním a nastavitelným pantem SB 75 D V 1450 D PO 8596243034749
11101-00976 ZAKO SB 75 D V 1600 D PO s těsněním a nastavitelným pantem SB 75 D V 1600 D PO 8596243034756
11101-00977 ZAKO SB 100 D V 600 L PO s těsněním a nastavitelným pantem SB 100 D V 600 L PO 8596243034763
11101-00978 ZAKO SB 100 D V 600 P PO s těsněním a nastavitelným pantem SB 100 D V 600 P PO 8596243034770
11101-00979 ZAKO SB 100 D V 700 L PO s těsněním a nastavitelným pantem SB 100 D V 700 L PO 8596243034787
11101-00980 ZAKO SB 100 D V 700 P PO s těsněním a nastavitelným pantem SB 100 D V 700 P PO 8596243034794
11101-00981 ZAKO SB 100 D V 800 L PO s těsněním a nastavitelným pantem SB 100 D V 800 L PO 8596243034800
11101-00982 ZAKO SB 100 D V 800 P PO s těsněním a nastavitelným pantem SB 100 D V 800 P PO 8596243034817
11101-00983 ZAKO SB 100 D V 900 L PO s těsněním a nastavitelným pantem SB 100 D V 900 L PO 8596243034824
11101-00984 ZAKO SB 100 D V 900 P PO s těsněním a nastavitelným pantem SB 100 D V 900 P PO 8596243034831
11101-00985 ZAKO SB 100 D V 1100 L PO s těsněním a nastavitelným pantem SB 100 D V 1100 L PO 8596243034848
11101-00986 ZAKO SB 100 D V 1100 P PO s těsněním a nastavitelným pantem SB 100 D V 1100 P PO 8596243034855
11101-00987 ZAKO SB 100 D V 1250 D PO s těsněním a nastavitelným pantem SB 100 D V 1250 D PO 8596243034862
11101-00988 ZAKO SB 100 D V 1450 D PO s těsněním a nastavitelným pantem SB 100 D V 1450 D PO 8596243034879
11101-00989 ZAKO SB 100 D V 1600 D PO s těsněním a nastavitelným pantem SB 100 D V 1600 D PO 8596243034886
11101-00990 ZAKO SB 125 D V 600 L PO s těsněním a nastavitelným pantem SB 125 D V 600 L PO 8596243034893
11101-00991 ZAKO SB 125 D V 600 P PO s těsněním a nastavitelným pantem SB 125 D V 600 P PO 8596243034909
11101-00992 ZAKO SB 125 D V 700 L PO s těsněním a nastavitelným pantem SB 125 D V 700 L PO 8596243034916
11101-00993 ZAKO SB 125 D V 700 P PO s těsněním a nastavitelným pantem SB 125 D V 700 P PO 8596243034923
11101-00994 ZAKO SB 125 D V 800 L PO s těsněním a nastavitelným pantem SB 125 D V 800 L PO 8596243034930
11101-00995 ZAKO SB 125 D V 800 P PO s těsněním a nastavitelným pantem SB 125 D V 800 P PO 8596243034947
11101-00996 ZAKO SB 125 D V 900 L PO s těsněním a nastavitelným pantem SB 125 D V 900 L PO 8596243034954
11101-00997 ZAKO SB 125 D V 900 P PO s těsněním a nastavitelným pantem SB 125 D V 900 P PO 8596243034961
11101-00998 ZAKO SB 125 D V 1100 L PO s těsněním a nastavitelným pantem SB 125 D V 1100 L PO 8596243034978
11101-00999 ZAKO SB 125 D V 1100 P PO s těsněním a nastavitelným pantem SB 125 D V 1100 P PO 8596243034985
11101-01000 ZAKO SB 125 D V 1250 D PO s těsněním a nastavitelným pantem SB 125 D V 1250 D PO 8596243034992
11101-01001 ZAKO SB 125 D V 1450 D PO s těsněním a nastavitelným pantem SB 125 D V 1450 D PO 8596243035005
11101-01002 ZAKO SB 125 D V 1600 D PO s těsněním a nastavitelným pantem SB 125 D V 1600 D PO 8596243035012
11101-01003 ZAKO SB 150 D V 600 L PO s těsněním a nastavitelným pantem SB 150 D V 600 L PO 8596243035029
11101-01004 ZAKO SB 150 D V 600 P PO s těsněním a nastavitelným pantem SB 150 D V 600 P PO 8596243035036
11101-01005 ZAKO SB 150 D V 700 L PO s těsněním a nastavitelným pantem SB 150 D V 700 L PO 8596243035043
11101-01006 ZAKO SB 150 D V 700 P PO s těsněním a nastavitelným pantem SB 150 D V 700 P PO 8596243035050
11101-01007 ZAKO SB 150 D V 800 L PO s těsněním a nastavitelným pantem SB 150 D V 800 L PO 8596243035067
11101-01008 ZAKO SB 150 D V 800 P PO s těsněním a nastavitelným pantem SB 150 D V 800 P PO 8596243035074
11101-01009 ZAKO SB 150 D V 900 L PO s těsněním a nastavitelným pantem SB 150 D V 900 L PO 8596243035081
11101-01010 ZAKO SB 150 D V 900 P PO s těsněním a nastavitelným pantem SB 150 D V 900 P PO 8596243035098
11101-01011 ZAKO SB 150 D V 1100 L PO s těsněním a nastavitelným pantem SB 150 D V 1100 L PO 8596243035104
11101-01012 ZAKO SB 150 D V 1100 P PO s těsněním a nastavitelným pantem SB 150 D V 1100 P PO 8596243035111
11101-01013 ZAKO SB 150 D V 1250 D PO s těsněním a nastavitelným pantem SB 150 D V 1250 D PO 8596243035128
11101-01014 ZAKO SB 150 D V 1450 D PO s těsněním a nastavitelným pantem SB 150 D V 1450 D PO 8596243035135
11101-01015 ZAKO SB 150 D V 1600 D PO s těsněním a nastavitelným pantem SB 150 D V 1600 D PO 8596243035142
