Zárubně ZAKO

Zárubeň HS do hotových otvorů

Tato zárubeň umožňuje POUŽITÍ DO HOTOVÝCH OTVORŮ – např. pálená cihla, porobeton, SDK konstrukce


Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,5 mm.

Standardní konstrukce slouží pro dveře otočné s polodrážkou osazené třemi závěsy.
Výrobek je opatřen ochranným nátěrem, základním přepravním nátěrem. Možno opatřit vypalovanou práškovou barvou odstín dle vzorníku RAL K7.

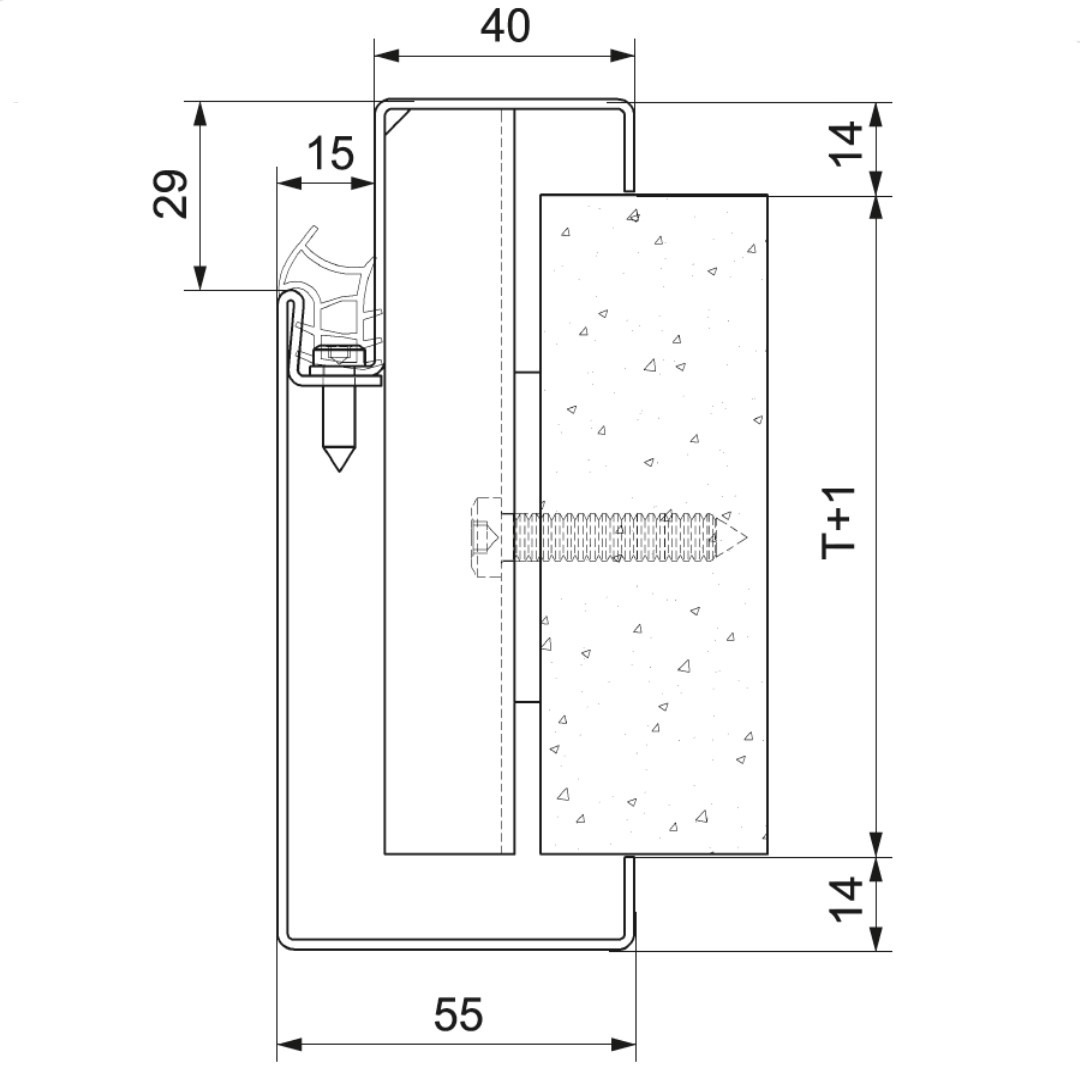

Ocelovou zárubeň ZAKO HS můžete umístit do stěny o tloušťce T (též se používá vnitřní šířka profilu viz řez profilu na obrázku vpravo)

T = 75, 100, 125, 150 mm, na míru dle zaměření

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, E30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO HS v těchto charakteristikách:


- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ     Typové rozměry např.                HRUBÁ STAVEBNÍ      Tolerance hrubého stavebního otvoru
šířka B 600, 700, 800...     šířka hsB    B+70                  +10/-0
výška H 1970     výška hsH H+35                  +5/-0
Rozsah posunu T+/- 0 mm

Zárubně ZAKO HS dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY

Rozměr profilu udává vnitřní šířku (T) profilu (tloušťku hotové stěny)

Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm

Průchozí výška: 1970 mm, přesah do podlahy: 0 mm
ZÁVĚSY Stavitelný – značeno písmenem V
TYPOVÉ ŘADY

HS 75 D, HS 100 D, HS 125 D, HS 150 D, na míru dle zaměření
KOTVENÍ DO STĚNY  Kotevními prvky U profil 15x40x15
CERTIFIKACE

Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ Plastovex (lehčené PVC) šedé

Abyste při objednání zárubně ZAKO HS do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:


Zárubeň dle katalogového listu, typu HS, pro příčku šířky 150 mm (zdivo + omítka) s těsněním, pro dveře s polodrážkou, se stavitelnými závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, bez přesahu, orientace levá (dle otevírání dveří), těsnění šedé


označení zkrácené: HS 150 D V 800 L


úplné: HS 150 D V 800 L 1970 +0

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Varianty

Kód Typ Příslušenství Profil Rozměr Drážka Závěs Šířka Orientace Požár EAN Cena
11100-00668 ZAKO HS 75 D V 600 L s těsněním a nastavitelným pantem HS 75 D V 600 L 8596243006678
11100-00669 ZAKO HS 75 D V 600 P s těsněním a nastavitelným pantem HS 75 D V 600 P 8596243006685
11100-00670 ZAKO HS 75 D V 700 L s těsněním a nastavitelným pantem HS 75 D V 700 L 8596243006692
11100-00671 ZAKO HS 75 D V 700 P s těsněním a nastavitelným pantem HS 75 D V 700 P 8596243006708
11100-00672 ZAKO HS 75 D V 800 L s těsněním a nastavitelným pantem HS 75 D V 800 L 8596243006715
11100-00673 ZAKO HS 75 D V 800 P s těsněním a nastavitelným pantem HS 75 D V 800 P 8596243006722
11100-00674 ZAKO HS 75 D V 900 L s těsněním a nastavitelným pantem HS 75 D V 900 L 8596243006739
11100-00675 ZAKO HS 75 D V 900 P s těsněním a nastavitelným pantem HS 75 D V 900 P 8596243006746
11100-00676 ZAKO HS 75 D V 1100 L s těsněním a nastavitelným pantem HS 75 D V 1100 L 8596243006753
11100-00677 ZAKO HS 75 D V 1100 P s těsněním a nastavitelným pantem HS 75 D V 1100 P 8596243006760
11100-00678 ZAKO HS 100 D V 600 L s těsněním a nastavitelným pantem HS 100 D V 600 L 8596243006777
11100-00679 ZAKO HS 100 D V 600 P s těsněním a nastavitelným pantem HS 100 D V 600 P 8596243006784
11100-00680 ZAKO HS 100 D V 700 L s těsněním a nastavitelným pantem HS 100 D V 700 L 8596243006791
11100-00681 ZAKO HS 100 D V 700 P s těsněním a nastavitelným pantem HS 100 D V 700 P 8596243006807
11100-00682 ZAKO HS 100 D V 800 L s těsněním a nastavitelným pantem HS 100 D V 800 L 8596243006814
11100-00683 ZAKO HS 100 D V 800 P s těsněním a nastavitelným pantem HS 100 D V 800 P 8596243006821
11100-00684 ZAKO HS 100 D V 900 L s těsněním a nastavitelným pantem HS 100 D V 900 L 8596243006838
11100-00685 ZAKO HS 100 D V 900 P s těsněním a nastavitelným pantem HS 100 D V 900 P 8596243006845
11100-00686 ZAKO HS 100 D V 1100 L s těsněním a nastavitelným pantem HS 100 D V 1100 L 8596243006852
11100-00687 ZAKO HS 100 D V 1100 P s těsněním a nastavitelným pantem HS 100 D V 1100 P 8596243006869
11100-00688 ZAKO HS 125 D V 600 L s těsněním a nastavitelným pantem HS 125 D V 600 L 8596243006876
11100-00689 ZAKO HS 125 D V 600 P s těsněním a nastavitelným pantem HS 125 D V 600 P 8596243006883
11100-00690 ZAKO HS 125 D V 700 L s těsněním a nastavitelným pantem HS 125 D V 700 L 8596243006890
11100-00691 ZAKO HS 125 D V 700 P s těsněním a nastavitelným pantem HS 125 D V 700 P 8596243006906
11100-00692 ZAKO HS 125 D V 800 L s těsněním a nastavitelným pantem HS 125 D V 800 L 8596243006913
11100-00693 ZAKO HS 125 D V 800 P s těsněním a nastavitelným pantem HS 125 D V 800 P 8596243006920
11100-00694 ZAKO HS 125 D V 900 L s těsněním a nastavitelným pantem HS 125 D V 900 L 8596243006937
11100-00695 ZAKO HS 125 D V 900 P s těsněním a nastavitelným pantem HS 125 D V 900 P 8596243006944
11100-00696 ZAKO HS 125 D V 1100 L s těsněním a nastavitelným pantem HS 125 D V 1100 L 8596243006951
11100-00697 ZAKO HS 125 D V 1100 P s těsněním a nastavitelným pantem HS 125 D V 1100 P 8596243006968
11100-00698 ZAKO HS 150 D V 600 L s těsněním a nastavitelným pantem HS 150 D V 600 L 8596243006975
11100-00699 ZAKO HS 150 D V 600 P s těsněním a nastavitelným pantem HS 150 D V 600 P 8596243006982
11100-00700 ZAKO HS 150 D V 700 L s těsněním a nastavitelným pantem HS 150 D V 700 L 8596243006999
11100-00701 ZAKO HS 150 D V 700 P s těsněním a nastavitelným pantem HS 150 D V 700 P 8596243007002
11100-00702 ZAKO HS 150 D V 800 L s těsněním a nastavitelným pantem HS 150 D V 800 L 8596243007019
11100-00703 ZAKO HS 150 D V 800 P s těsněním a nastavitelným pantem HS 150 D V 800 P 8596243007026
11100-00704 ZAKO HS 150 D V 900 L s těsněním a nastavitelným pantem HS 150 D V 900 L 8596243007033
11100-00705 ZAKO HS 150 D V 900 P s těsněním a nastavitelným pantem HS 150 D V 900 P 8596243007040
11100-00706 ZAKO HS 150 D V 1100 L s těsněním a nastavitelným pantem HS 150 D V 1100 L 8596243007057
11100-00707 ZAKO HS 150 D V 1100 P s těsněním a nastavitelným pantem HS 150 D V 1100 P 8596243007064
