Zárubně ZAKO

Protipožární zárubeň HS do hotových otvorů

Tato zárubeň umožňuje POUŽITÍ DO HOTOVÝCH OTVORŮ – např. pálená cihla, porobeton, SDK konstrukce

Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,5 mm.

Standardní konstrukce slouží pro dveře otočné s polodrážkou osazené třemi závěsy.
Výrobek je opatřen ochranným nátěrem, základním přepravním nátěrem. Možno opatřit vypalovanou práškovou barvou odstín dle vzorníku RAL K7.

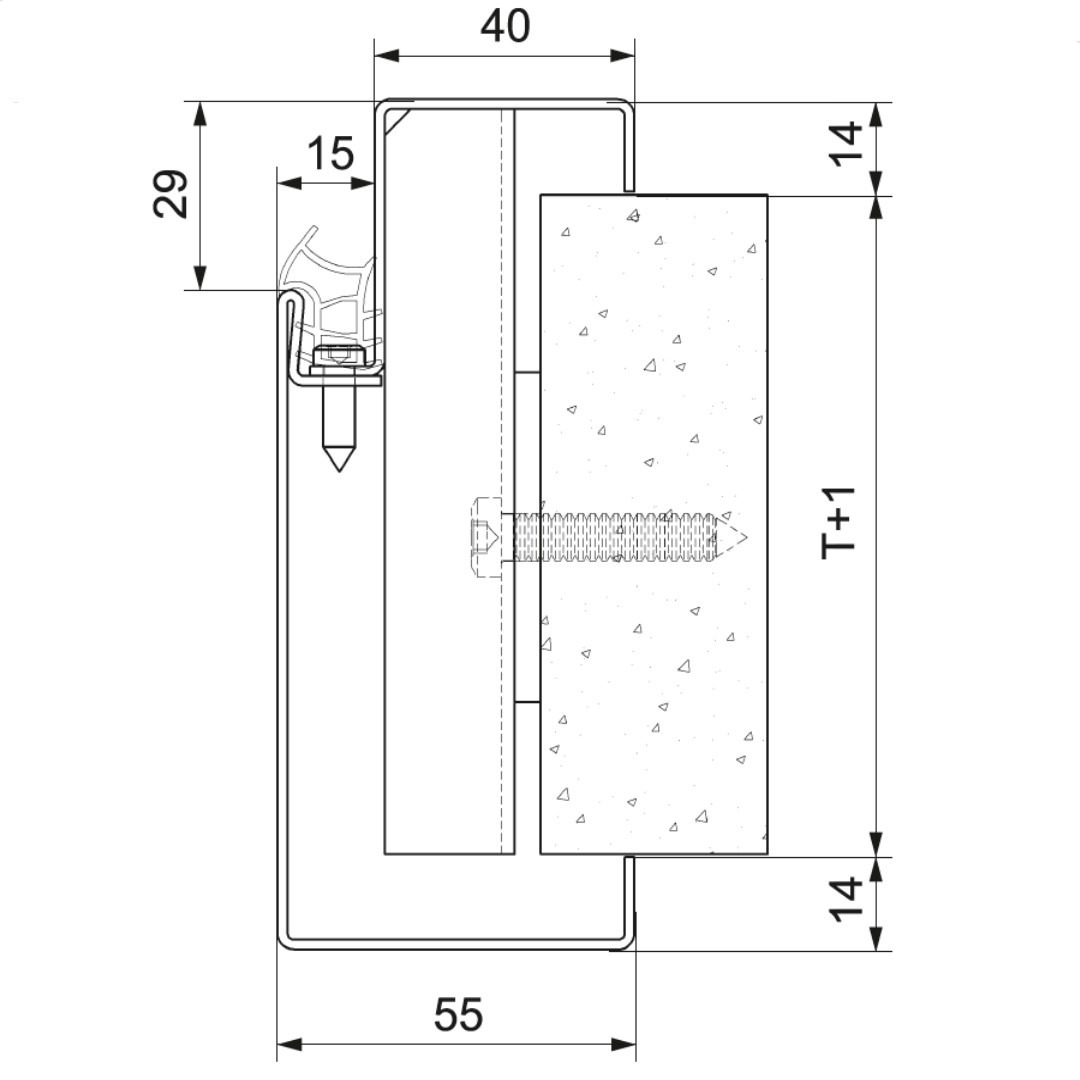

Ocelovou zárubeň ZAKO HS můžete umístit do stěny o tloušťce T (též se používá vnitřní šířka profilu viz řez profilu na obrázku vpravo)

T = 75, 100, 125, 150 mm, na míru dle zaměření

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, EI30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO HS v těchto charakteristikách:

- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ	Typové rozměry např.	HRUBÁ STAVEBNÍ		Tolerance hrubého stavebního otvoru
šířka B	600, 700, 800...	šířka hsB	B+70	+10/-0
výška H	1970	výška hsH	H+35	+5/-0
Rozsah posunu T+/- 0 mm

Zárubně ZAKO HS dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY	Rozměr profilu udává vnitřní šířku (T) profilu (tloušťku hotové stěny) Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm Průchozí výška: 1970 mm, přesah do podlahy: 0 mm
ZÁVĚSY	Stavitelný – značeno písmenem V
TYPOVÉ ŘADY	HS 75 D, HS 100 D, HS 125 D, HS 150 D, na míru dle zaměření
KOTVENÍ DO STĚNY	Kotevními prvky U profil 15x40x15
CERTIFIKACE	Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ	Plastovex (lehčené PVC) šedé

Abyste při objednání zárubně ZAKO HS do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:

Zárubeň dle katalogového listu, typu HS, pro příčku šířky 150 mm (zdivo + omítka) s těsněním, pro dveře s polodrážkou, se stavitelnými závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, bez přesahu, orientace levá (dle otevírání dveří), těsnění šedé

označení zkrácené: HS 150 D V 800 L

úplné: HS 150 D V 800 L 1970 +0

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Ke stažení

11_Katalog_Ocel ové_zárubně_ ZAKO_HS.pdf (225.81 KB)

Varianty

Kód	Typ	Příslušenství	Profil	Rozměr	Drážka	Závěs	Šířka	Orientace	Požár	EAN
11101-00668	ZAKO HS 75 D V 600 L PO	s těsněním a nastavitelným pantem	HS	75	D	V	600	L	PO	8596243031670
11101-00669	ZAKO HS 75 D V 600 P PO	s těsněním a nastavitelným pantem	HS	75	D	V	600	P	PO	8596243031687
11101-00670	ZAKO HS 75 D V 700 L PO	s těsněním a nastavitelným pantem	HS	75	D	V	700	L	PO	8596243031694
11101-00671	ZAKO HS 75 D V 700 P PO	s těsněním a nastavitelným pantem	HS	75	D	V	700	P	PO	8596243031700
11101-00672	ZAKO HS 75 D V 800 L PO	s těsněním a nastavitelným pantem	HS	75	D	V	800	L	PO	8596243031717
11101-00673	ZAKO HS 75 D V 800 P PO	s těsněním a nastavitelným pantem	HS	75	D	V	800	P	PO	8596243031724
11101-00674	ZAKO HS 75 D V 900 L PO	s těsněním a nastavitelným pantem	HS	75	D	V	900	L	PO	8596243031731
11101-00675	ZAKO HS 75 D V 900 P PO	s těsněním a nastavitelným pantem	HS	75	D	V	900	P	PO	8596243031748
11101-00676	ZAKO HS 75 D V 1100 L PO	s těsněním a nastavitelným pantem	HS	75	D	V	1100	L	PO	8596243031755
11101-00677	ZAKO HS 75 D V 1100 P PO	s těsněním a nastavitelným pantem	HS	75	D	V	1100	P	PO	8596243031762
11101-00678	ZAKO HS 100 D V 600 L PO	s těsněním a nastavitelným pantem	HS	100	D	V	600	L	PO	8596243031779
11101-00679	ZAKO HS 100 D V 600 P PO	s těsněním a nastavitelným pantem	HS	100	D	V	600	P	PO	8596243031786
11101-00680	ZAKO HS 100 D V 700 L PO	s těsněním a nastavitelným pantem	HS	100	D	V	700	L	PO	8596243031793
11101-00681	ZAKO HS 100 D V 700 P PO	s těsněním a nastavitelným pantem	HS	100	D	V	700	P	PO	8596243031809
11101-00682	ZAKO HS 100 D V 800 L PO	s těsněním a nastavitelným pantem	HS	100	D	V	800	L	PO	8596243031816
11101-00683	ZAKO HS 100 D V 800 P PO	s těsněním a nastavitelným pantem	HS	100	D	V	800	P	PO	8596243031823
11101-00684	ZAKO HS 100 D V 900 L PO	s těsněním a nastavitelným pantem	HS	100	D	V	900	L	PO	8596243031830
11101-00685	ZAKO HS 100 D V 900 P PO	s těsněním a nastavitelným pantem	HS	100	D	V	900	P	PO	8596243031847
11101-00686	ZAKO HS 100 D V 1100 L PO	s těsněním a nastavitelným pantem	HS	100	D	V	1100	L	PO	8596243031854
11101-00687	ZAKO HS 100 D V 1100 P PO	s těsněním a nastavitelným pantem	HS	100	D	V	1100	P	PO	8596243031861
11101-00688	ZAKO HS 125 D V 600 L PO	s těsněním a nastavitelným pantem	HS	125	D	V	600	L	PO	8596243031878
11101-00689	ZAKO HS 125 D V 600 P PO	s těsněním a nastavitelným pantem	HS	125	D	V	600	P	PO	8596243031885
11101-00690	ZAKO HS 125 D V 700 L PO	s těsněním a nastavitelným pantem	HS	125	D	V	700	L	PO	8596243031892
11101-00691	ZAKO HS 125 D V 700 P PO	s těsněním a nastavitelným pantem	HS	125	D	V	700	P	PO	8596243031908
11101-00692	ZAKO HS 125 D V 800 L PO	s těsněním a nastavitelným pantem	HS	125	D	V	800	L	PO	8596243031915
11101-00693	ZAKO HS 125 D V 800 P PO	s těsněním a nastavitelným pantem	HS	125	D	V	800	P	PO	8596243031922
11101-00694	ZAKO HS 125 D V 900 L PO	s těsněním a nastavitelným pantem	HS	125	D	V	900	L	PO	8596243031939
11101-00695	ZAKO HS 125 D V 900 P PO	s těsněním a nastavitelným pantem	HS	125	D	V	900	P	PO	8596243031946
11101-00696	ZAKO HS 125 D V 1100 L PO	s těsněním a nastavitelným pantem	HS	125	D	V	1100	L	PO	8596243031953
11101-00697	ZAKO HS 125 D V 1100 P PO	s těsněním a nastavitelným pantem	HS	125	D	V	1100	P	PO	8596243031960
11101-00698	ZAKO HS 150 D V 600 L PO	s těsněním a nastavitelným pantem	HS	150	D	V	600	L	PO	8596243031977
11101-00699	ZAKO HS 150 D V 600 P PO	s těsněním a nastavitelným pantem	HS	150	D	V	600	P	PO	8596243031984
11101-00700	ZAKO HS 150 D V 700 L PO	s těsněním a nastavitelným pantem	HS	150	D	V	700	L	PO	8596243031991
11101-00701	ZAKO HS 150 D V 700 P PO	s těsněním a nastavitelným pantem	HS	150	D	V	700	P	PO	8596243032004
11101-00702	ZAKO HS 150 D V 800 L PO	s těsněním a nastavitelným pantem	HS	150	D	V	800	L	PO	8596243032011
11101-00703	ZAKO HS 150 D V 800 P PO	s těsněním a nastavitelným pantem	HS	150	D	V	800	P	PO	8596243032028
11101-00704	ZAKO HS 150 D V 900 L PO	s těsněním a nastavitelným pantem	HS	150	D	V	900	L	PO	8596243032035
11101-00705	ZAKO HS 150 D V 900 P PO	s těsněním a nastavitelným pantem	HS	150	D	V	900	P	PO	8596243032042
11101-00706	ZAKO HS 150 D V 1100 L PO	s těsněním a nastavitelným pantem	HS	150	D	V	1100	L	PO	8596243032059
11101-00707	ZAKO HS 150 D V 1100 P PO	s těsněním a nastavitelným pantem	HS	150	D	V	1100	P	PO	8596243032066
