Zárubně ZAKO

Protipožární zárubeň HP do hotových otvorů

Tato zárubeň umožňuje POUŽITÍ DO HOTOVÝCH OTVORŮ – např. pálená cihla, porobeton, SDK konstrukce


Ocelová zárubeň je vyrobena z plechu o tloušťce min. 1,5 mm.

Standardní konstrukce slouží pro dveře otočné s polodrážkou osazené třemi závěsy.
Výrobek je opatřen ochranným nátěrem, základním přepravním nátěrem. Možno opatřit vypalovanou práškovou barvou odstín dle vzorníku RAL K7.

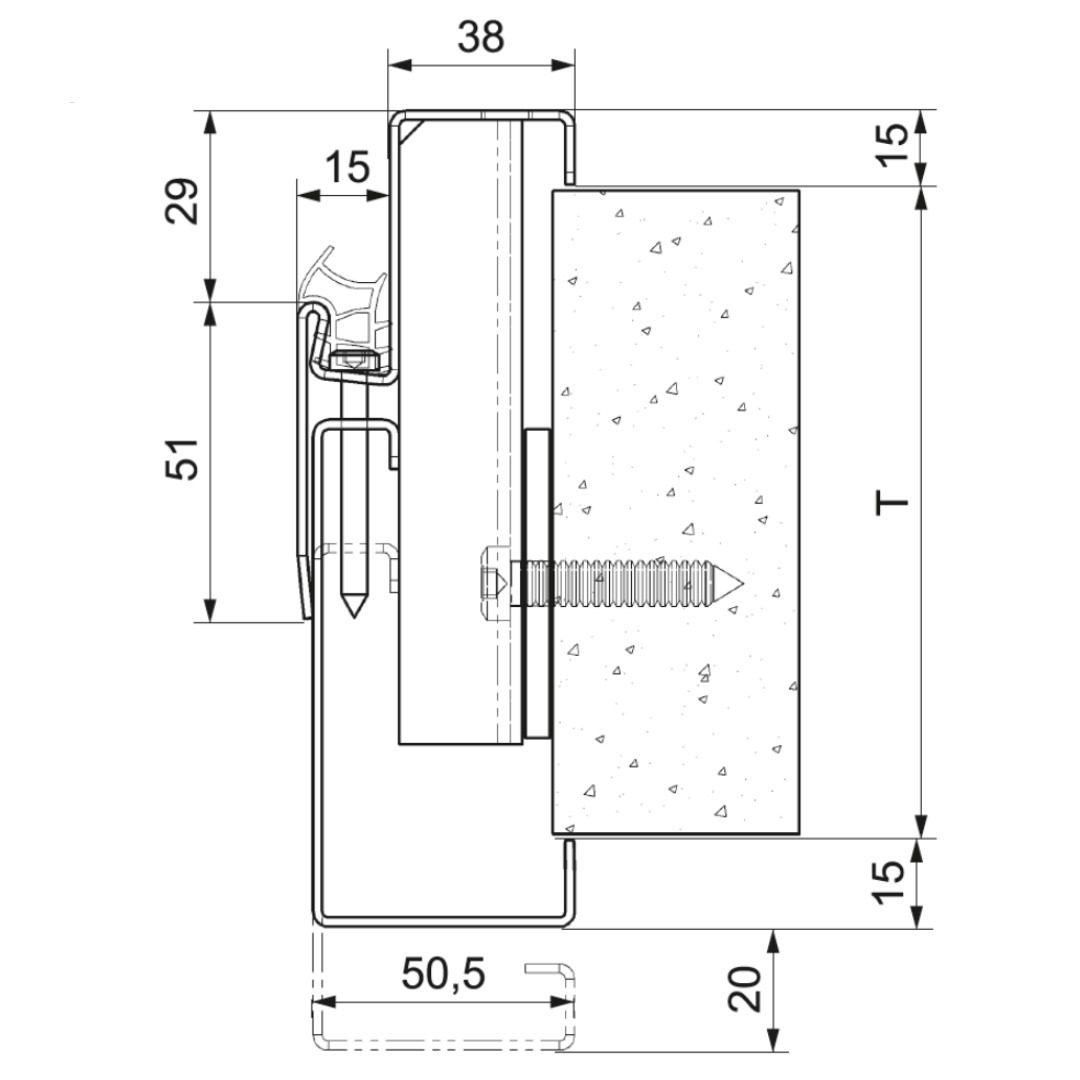

Ocelovou zárubeň ZAKO HP můžete umístit do stěny o tloušťce T (též se používá vnitřní šířka profilu viz řez profilu na obrázku vpravo)

T = 100, 125, 150, 175, 200 mm, dle zaměření na míru

Dle požadavku zákazníka je možné zárubně vyrobit do sestavy pro protipožární uzávěr v parametru EW45, EI30.

Dále je možné zárubeň vybavit zesílením horního lemu pro upevnění samozavírače.

NA PŘÁNÍ ZÁKAZNÍKA můžeme upravit zárubeň ZAKO HP v těchto charakteristikách:


- zárubně pro dveře bez polodrážky
- materiál profilu
- tvar profilu
- rozměry zárubně
- typ a počet závěsů
- povrchovou úpravu
- těsnění silikonové bílé nebo hnědé barvy

Pro správné osazení zárubní musí stavební otvor splňovat následující požadavky - jedná se o rozměry uvedené v mm:

ROZMĚRY ZÁRUBNĚ     Typové rozměry např.                HRUBÁ STAVEBNÍ      Tolerance hrubého stavebního otvoru
šířka B 600, 700, 800...     šířka hsB    B+70                  +10/-0
výška H 1970     výška hsH H+35                  +5/-0
Rozsah posunu T -5/ +15 mm

Zárubně ZAKO HP dodáváme standardně v tomto základním provedení:

ZÁKLADNÍ ROZMĚRY

Rozměr profilu udává vnitřní šířku (T) profilu (tloušťku hotové stěny)

Průchozí šířka: 600, 700, 800, 900, 1100, 1250, 1450, 1600 mm

Průchozí výška: 1970 mm, přesah do podlahy: 0 mm
ZÁVĚSY Stavitelný snížený – značeno písmenem W
TYPOVÉ ŘADY

HP 100 D, HP 150 D, HP 175 D, HP 200 D dle zaměření na míru
KOTVENÍ DO STĚNY  Kotevní prvky U profil 15x40x15
CERTIFIKACE

Zárubně všech typových řad i rozměrů jsou vyráběny dle základních ustanovení ČSN746501 a jsou posouzeny Technickým a zkušebním ústavem stavebním Praha, s.p.
TĚSNĚNÍ Plastovex (lehčené PVC) šedé

Abyste při objednání zárubně ZAKO HP do svého bytu či domu na nic nezapomněli,

uvedeme Vám názorný příklad se všemi parametry, které potřebujeme pro snadné a správné objednání znát:


Zárubeň dle katalogového listu, typu HP, pro příčku šířky 150 mm (zdivo + omítka) s těsněním, pro dveře s polodrážkou, se stavitelnými závěsy, průchozí šířky 800 mm, průchozí výšky 1970 mm, bez přesahu, orientace levá (dle otevírání dveří), těsnění šedé


označení zkrácené: HP 150 D W 800 L


úplné: HP 150 D W 800 L 1970 +0

Koukněte se na náš návod, jak vybrat správně zárubeň včetně stranové orientace.

Varianty

Kód Typ Příslušenství Profil Rozměr Drážka Závěs Šířka Orientace Požár EAN Cena
11101-00708 ZAKO HP 100 D V 600 L PO s těsněním a nastavitelným pantem HP 100 D W 600 L PO 8596243032073
11101-00709 ZAKO HP 100 D V 600 P PO s těsněním a nastavitelným pantem HP 100 D W 600 P PO 8596243032080
11101-00710 ZAKO HP 100 D V 700 L PO s těsněním a nastavitelným pantem HP 100 D W 700 L PO 8596243032097
11101-00711 ZAKO HP 100 D V 700 P PO s těsněním a nastavitelným pantem HP 100 D W 700 P PO 8596243032103
11101-00712 ZAKO HP 100 D V 800 L PO s těsněním a nastavitelným pantem HP 100 D W 800 L PO 8596243032110
11101-00713 ZAKO HP 100 D V 800 P PO s těsněním a nastavitelným pantem HP 100 D W 800 P PO 8596243032127
11101-00714 ZAKO HP 100 D V 900 L PO s těsněním a nastavitelným pantem HP 100 D W 900 L PO 8596243032134
11101-00715 ZAKO HP 100 D V 900 P PO s těsněním a nastavitelným pantem HP 100 D W 900 P PO 8596243032141
11101-00716 ZAKO HP 100 D V 1100 L PO s těsněním a nastavitelným pantem HP 100 D W 1100 L PO 8596243032158
11101-00717 ZAKO HP 100 D V 1100 P PO s těsněním a nastavitelným pantem HP 100 D W 1100 P PO 8596243032165
11101-00718 ZAKO HP 125 D V 600 L PO s těsněním a nastavitelným pantem HP 125 D W 600 L PO 8596243032172
11101-00719 ZAKO HP 125 D V 600 P PO s těsněním a nastavitelným pantem HP 125 D W 600 P PO 8596243032189
11101-00720 ZAKO HP 125 D V 700 L PO s těsněním a nastavitelným pantem HP 125 D W 700 L PO 8596243032196
11101-00721 ZAKO HP 125 D V 700 P PO s těsněním a nastavitelným pantem HP 125 D W 700 P PO 8596243032202
11101-00722 ZAKO HP 125 D V 800 L PO s těsněním a nastavitelným pantem HP 125 D W 800 L PO 8596243032219
11101-00723 ZAKO HP 125 D V 800 P PO s těsněním a nastavitelným pantem HP 125 D W 800 P PO 8596243032226
11101-00724 ZAKO HP 125 D V 900 L PO s těsněním a nastavitelným pantem HP 125 D W 900 L PO 8596243032233
11101-00725 ZAKO HP 125 D V 900 P PO s těsněním a nastavitelným pantem HP 125 D W 900 P PO 8596243032240
11101-00726 ZAKO HP 125 D V 1100 L PO s těsněním a nastavitelným pantem HP 125 D W 1100 L PO 8596243032257
11101-00727 ZAKO HP 125 D V 1100 P PO s těsněním a nastavitelným pantem HP 125 D W 1100 P PO 8596243032264
11101-00728 ZAKO HP 150 D V 600 L PO s těsněním a nastavitelným pantem HP 150 D W 600 L PO 8596243032271
11101-00729 ZAKO HP 150 D V 600 P PO s těsněním a nastavitelným pantem HP 150 D W 600 P PO 8596243032288
11101-00730 ZAKO HP 150 D V 700 L PO s těsněním a nastavitelným pantem HP 150 D W 700 L PO 8596243032295
11101-00731 ZAKO HP 150 D V 700 P PO s těsněním a nastavitelným pantem HP 150 D W 700 P PO 8596243032301
11101-00732 ZAKO HP 150 D V 800 L PO s těsněním a nastavitelným pantem HP 150 D W 800 L PO 8596243032318
11101-00733 ZAKO HP 150 D V 800 P PO s těsněním a nastavitelným pantem HP 150 D W 800 P PO 8596243032325
11101-00734 ZAKO HP 150 D V 900 L PO s těsněním a nastavitelným pantem HP 150 D W 900 L PO 8596243032332
11101-00735 ZAKO HP 150 D V 900 P PO s těsněním a nastavitelným pantem HP 150 D W 900 P PO 8596243032349
11101-00736 ZAKO HP 150 D V 1100 L PO s těsněním a nastavitelným pantem HP 150 D W 1100 L PO 8596243032356
11101-00737 ZAKO HP 150 D V 1100 P PO s těsněním a nastavitelným pantem HP 150 D W 1100 P PO 8596243032363
11101-00738 ZAKO HP 175 D V 600 L PO s těsněním a nastavitelným pantem HP 175 D W 600 L PO 8596243032370
11101-00739 ZAKO HP 175 D V 600 P PO s těsněním a nastavitelným pantem HP 175 D W 600 P PO 8596243032387
11101-00740 ZAKO HP 175 D V 700 L PO s těsněním a nastavitelným pantem HP 175 D W 700 L PO 8596243032394
11101-00741 ZAKO HP 175 D V 700 P PO s těsněním a nastavitelným pantem HP 175 D W 700 P PO 8596243032400
11101-00742 ZAKO HP 175 D V 800 L PO s těsněním a nastavitelným pantem HP 175 D W 800 L PO 8596243032417
11101-00743 ZAKO HP 175 D V 800 P PO s těsněním a nastavitelným pantem HP 175 D W 800 P PO 8596243032424
11101-00744 ZAKO HP 175 D V 900 L PO s těsněním a nastavitelným pantem HP 175 D W 900 L PO 8596243032431
11101-00745 ZAKO HP 175 D V 900 P PO s těsněním a nastavitelným pantem HP 175 D W 900 P PO 8596243032448
11101-00746 ZAKO HP 175 D V 1100 L PO s těsněním a nastavitelným pantem HP 175 D W 1100 L PO 8596243032455
11101-00747 ZAKO HP 175 D V 1100 P PO s těsněním a nastavitelným pantem HP 175 D W 1100 P PO 8596243032462
11101-00748 ZAKO HP 200 D V 600 L PO s těsněním a nastavitelným pantem HP 200 D W 600 L PO 8596243032479
11101-00749 ZAKO HP 200 D V 600 P PO s těsněním a nastavitelným pantem HP 200 D W 600 P PO 8596243032486
11101-00750 ZAKO HP 200 D V 700 L PO s těsněním a nastavitelným pantem HP 200 D W 700 L PO 8596243032493
11101-00751 ZAKO HP 200 D V 700 P PO s těsněním a nastavitelným pantem HP 200 D W 700 P PO 8596243032509
11101-00752 ZAKO HP 200 D V 800 L PO s těsněním a nastavitelným pantem HP 200 D W 800 L PO 8596243032516
11101-00753 ZAKO HP 200 D V 800 P PO s těsněním a nastavitelným pantem HP 200 D W 800 P PO 8596243032523
11101-00754 ZAKO HP 200 D V 900 L PO s těsněním a nastavitelným pantem HP 200 D W 900 L PO 8596243032530
11101-00755 ZAKO HP 200 D V 900 P PO s těsněním a nastavitelným pantem HP 200 D W 900 P PO 8596243032547
11101-00756 ZAKO HP 200 D V 1100 L PO s těsněním a nastavitelným pantem HP 200 D W 1100 L PO 8596243032554
11101-00757 ZAKO HP 200 D V 1100 P PO s těsněním a nastavitelným pantem HP 200 D W 1100 P PO 8596243032561
