Stožáry

TRBK, TRBL

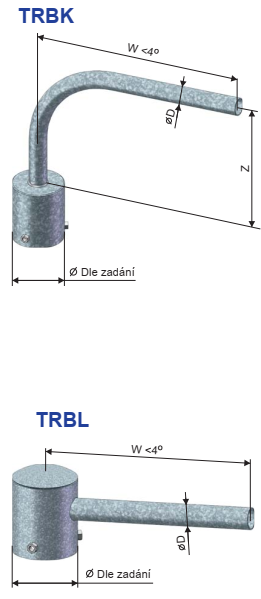

Koncové výložníky TRBK a TRBL

Použití

Výložníky typu TRBK, TRBL se používají pro osazení betonových, trakčních stožárech nebo dřevěných stožárech

Povrchová úprava

  • žárové zinkování podle normy DIN EN ISO 1461
  • žárové zinkování s vrchním nátěrem dle tabulek RAL

Provedení

  • jedná se o jednoduchý výložník, který se připevňuje na konec dříku stožáru a fixuje pomocí několika šroubů
  • 1-4 ramenný, vhodná délka vyložení je závislá na výšce stožáru
  • obepnutý průměr konce stožáru dle zadání zákazníka
  • varianty vyložení z boku nebo v ose stožáru

Certifikace a shoda

Výrobek svým charakterem odpovídá souboru norem ČSN EN 40 a splňuje požadavky dle ČSN EN ISO 3834. Jakost výrobku je řízena dle EN ISO 9001:2015.

Alternativní možnost na zakázku

Ke stažení

55_výložníky _TRBK_TRBL_kata log ocelové stožáry_Koope rativa_2024.pdf (264.42 KB)

Varianty

Kód Řada Typ Hmotnost Plocha D W Z Zatížení Cena
12200-00324 TRBK 500 9,2 kg 0,5 m² 60/3 mm 500 mm 500 mm 80 kg
12200-00325 TRBK 1000 13,4 kg 0,7 m² 60/3 mm 1000 mm 1000 mm 50 kg
12200-00326 TRBK 1500 17,6 kg 0,9 m² 60/3 mm 1500 mm 1500 mm 35 kg
12200-00327 TRBK 2000 19,5 kg 1,0 m² 60/3 mm 2000 mm 1500 mm 25 kg
12200-00328 TRBK 2500 21,4 kg 1,1 m² 60/3 mm 2500 mm 1500 mm 15 kg
12200-00329 TRBL 500 5,6 kg 0,3 m² 60/3 mm 500 mm 80 kg
12200-00330 TRBL 1000 7,7 kg 0,4 m² 60/3 mm 750 mm 50 kg
12200-00331 TRBL 1500 9,8 kg 0,5 m² 60/3 mm 1500 mm 35 kg
12200-00332 TRBL 2000 12,3 kg 0,6 m² 60/3 mm 2000 mm 25 kg
12200-00333 TRBL 2500 14,4 kg 0,7 m² 60/3 mm 2500 mm 15 kg
