Exteriérové izolované dveře

Exteriérové izolované dveře

dle interní normy PN STK 746563

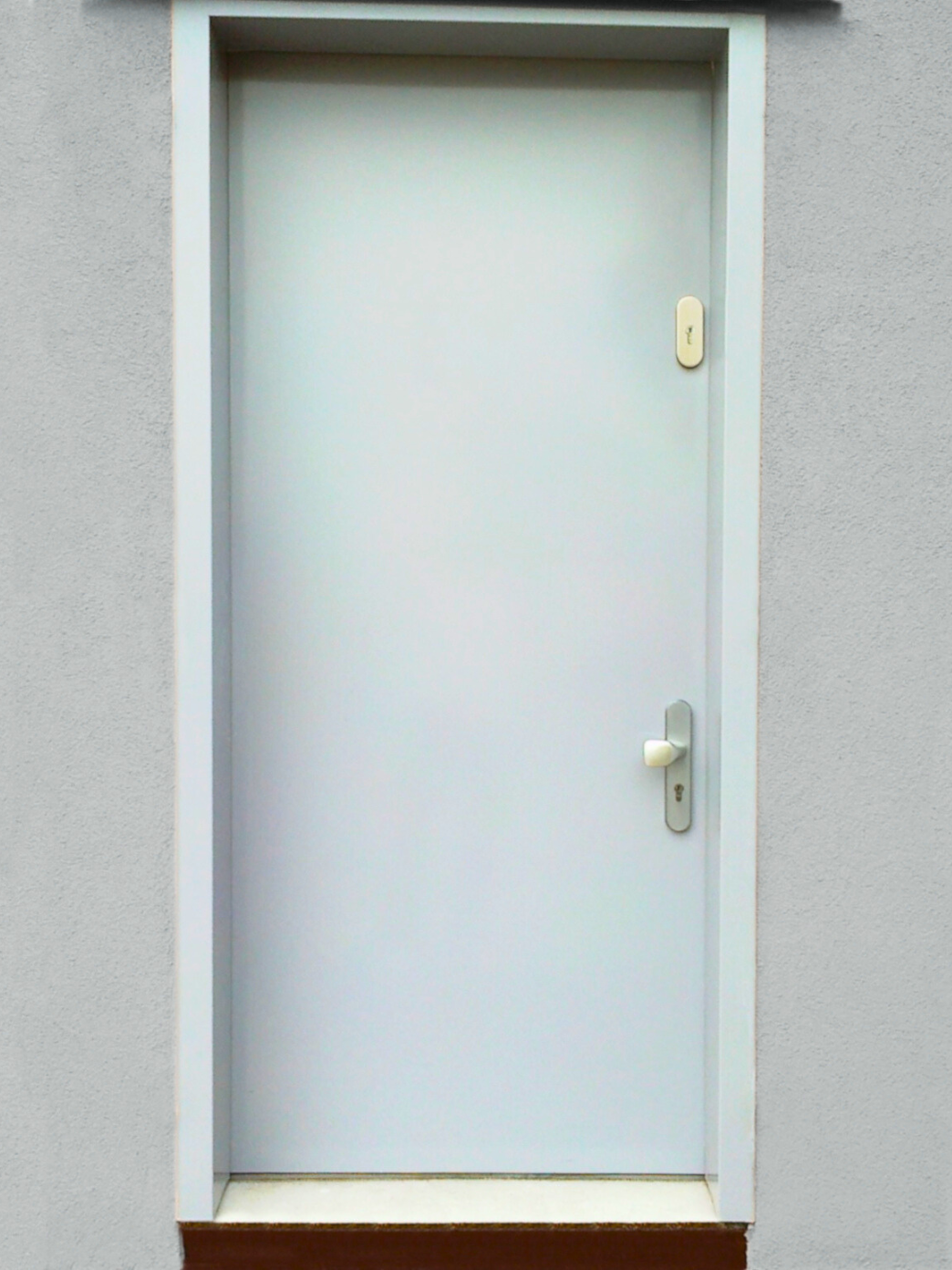

Tyto kovové otočné dveře s izolací dodáváme vždy se zárubní a obvodovým (protipožárním) těsněním.

Standardně dodáváme zárubeň typu „Z“, na přání zákazníka blokovou zárubeň „AUH“, zárubeň „HR“ do hotového otvoru nebo jinou po domluvě.

Dveře jsou primárně určeny pro exteriéry, své uplatnění najdou ale i v interiérech ve všech typech občanských, bytových, průmyslových i speciálních staveb s většími nároky na vlastnosti či provozní zátěž.

Dveřní křídlo oboustranně hladké s falcem tepelně izolované, opláštění je z galvanicky pozinkovaného plechu tloušťky 1,5 mm.

Výplň dveřního pláště izolací tloušťky 42 mm tlumící prostup tepla a zvuku. Tloušťka dveřního křídla 45 mm. Dveřní křídlo obsahuje okapnici proti zatékání

Typy:

Jednokřídlé a dvoukřídlové

Materiálové možnosti provedení křídel

z galvanicky pozinkovaného plechu (standard)

Rozměry standardizovaných typů

Jednokřídlé:              600, 700, 800, 900, 1100 x 1970

Dvoukřídlové:           symetrické:     1250, 1450, 1600 x 1970

                                                          1450, 1750 x 2400

                                                          2400 x 2100

                                                          2400 x 2400

                                   asymetrické (typový rozměr aktivního křídla 600, 700, 800, 900)

Atypické formáty do maximálního rozměru křídla 1250 x 2700mm

Orientace dveřního křídla

L/P (u dvoukřídlových aktivní křídlo)

Provedení u prahu

• bez dorazu u prahu (standard)
• s dorazem u prahu (atypická úprava)

Označení výrobků

Štítkem s adresou výrobce, normou, provedením, rozměrem, datem výroby a značkou TK, u požárních dveří číslem výrobku

Vybavení, které je standardní součástí dodávky dveří:

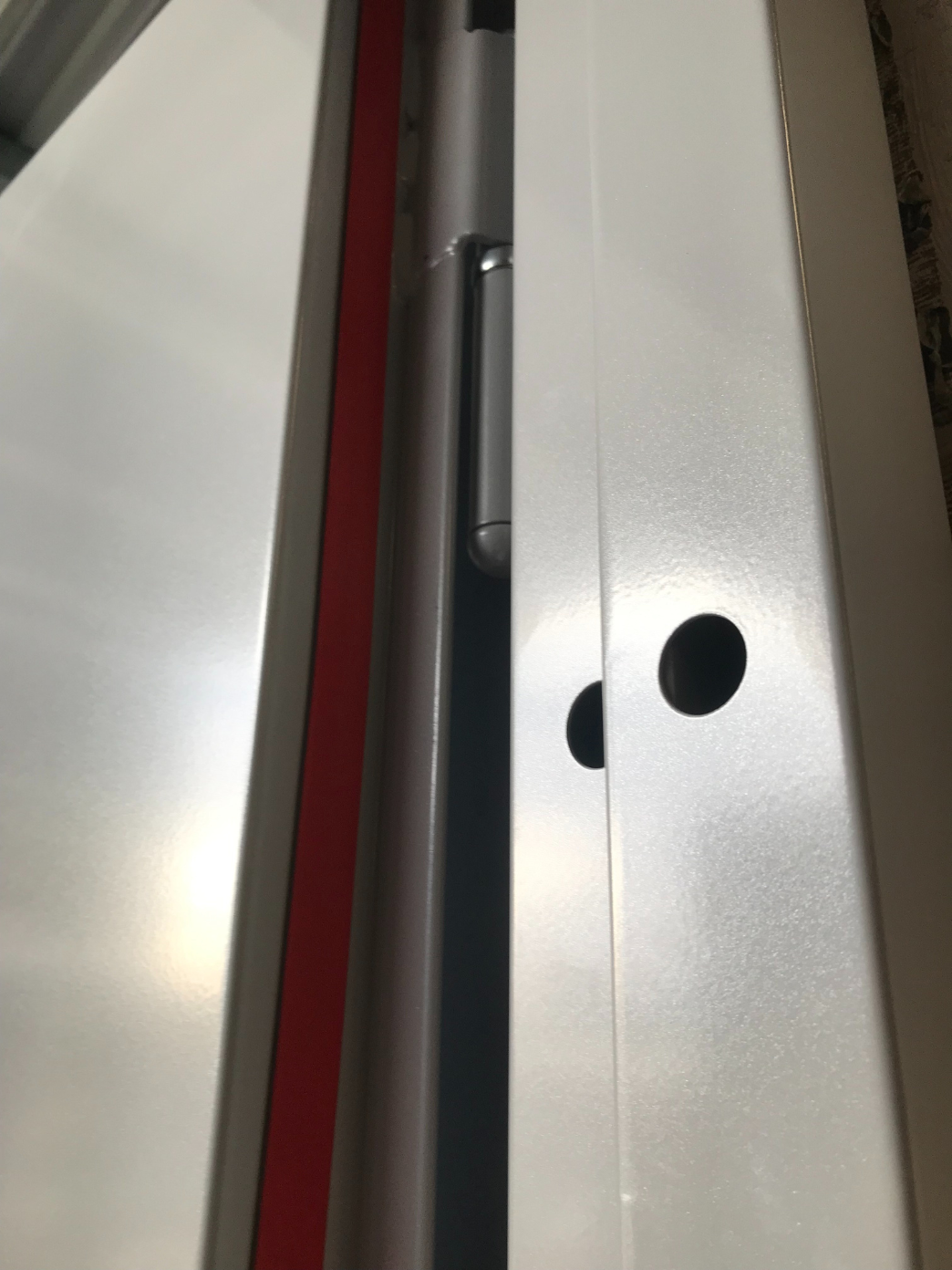

• Dva nebo tři konstrukční závěsy s axiálními ložisky dle rozměru křídla
• Zadlabací zámek na vložku FAB s roztečí 72mm
• Trn proti vysazení dveřního křídla
• Ocelová zárubeň typu „Z“ (standardně – na zakázku možno dodat jiný typ)

Dvoukřídlové dveře jsou na pevném křídle opatřeny zástrčí s dvěma táhly

Na přání zákazníka je možné dveřní křídlo vybavit dalším příslušenstvím.

Stavební realizace a způsob osazení výrobku do zárubně

Dveřní křídlo lze osadit pouze do námi vyrobených zárubní ZAKO.

Exteriérové dveře jsou dodávány standardně v kompletu se speciální rohovou „Z“ zárubní ZAKO z pozinkovaného plechu s obvodovým těsněním, kterou lze použít pro zděné ostění, betonový monolit i montáž do ocelové konstrukce.

Pro tyto dveře Vám můžeme na zakázku přizpůsobit všechny typy zárubní ZAKO®, např. HR, AUH, R.

Možnosti osazení do atypické zárubně konzultujte s obchodním oddělením.

Výpočet velikosti stavebního otvoru:





Orientační ochranné vlastnosti

Vzduchová neprůzvučnost Rw 28 – 33 dB dle typu dveří / Akustický útlum 33 dB (provedení s prahem)

Součinitel prostupu tepla U od 1.61 W/Km²

Soubor zkoušek na exteriér (zatékání, nápor větru atd.)

Osvědčení:

CERTIFIKÁT – Institut pro testování a certifikaci, a.s., Divize CSI – Centrum stavebního inženýrství – Praha, autorizovaná osoba č. 212
