Zatížení stožárů, výpočet

1. CHARAKTERISTICKÁ ZATÍŽENÍ OSVĚTLOVACÍCH STOŽÁRŮ

Norma ČSN EN 40-3-1 stanovuje zatížení pro návrh osvětlovacího stožáru nepřesahující výšku 20 m. Základní publikace je ENV 1991-2-4 Eurokód 1: Zásady navrhování a zatížení konstrukcí – Část 2-4: Zatížení větrem.

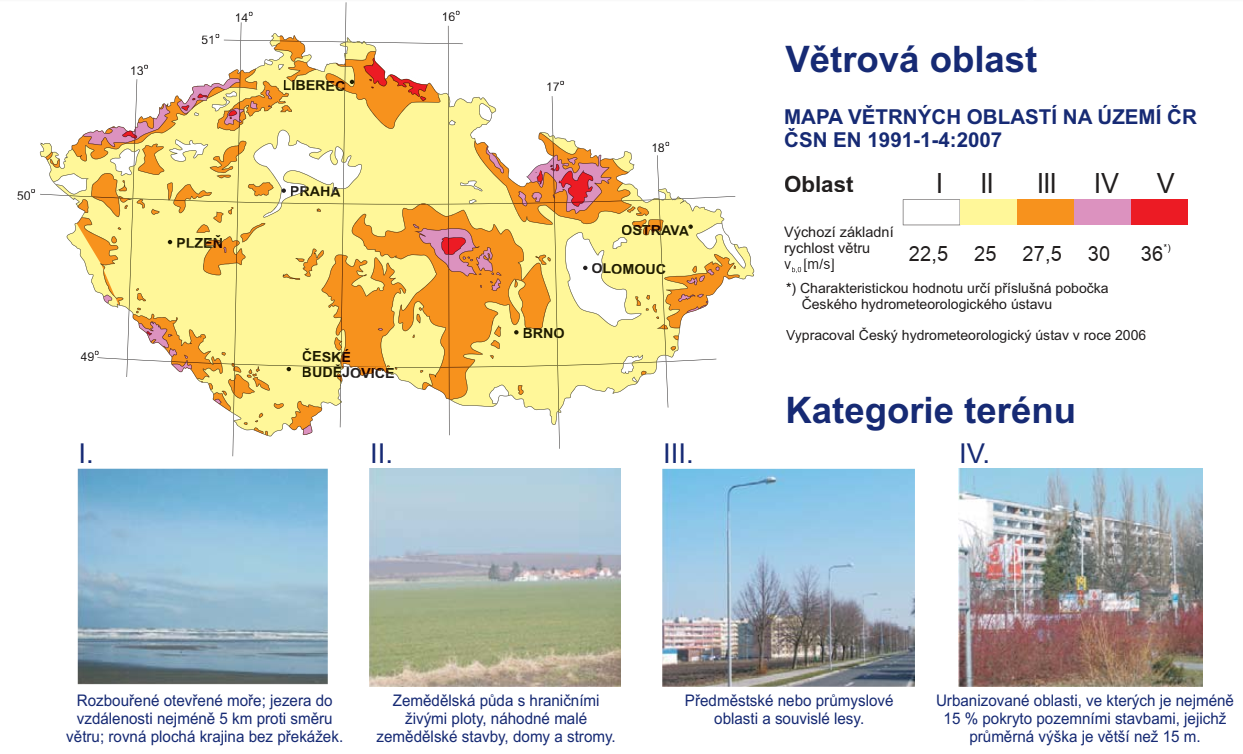

Základní požadavky této normy jsou nezbytné pro návrh konstrukce a úzce souvisí s použitím stožáru. Optimalizace návrhu vychází ze zadání větrové oblasti, kategorizace terénu (zastavěnosti) a topografie terénu (členitosti).

2. NÁVRH A OVĚŘENÍ VÝPOČTEM

Norma ČSN EN 40-3-3 stanovuje požadavky pro ověření návrhu osvětlovacího stožáru výpočtem pro stožáry nepřesahující výšku 20 m. Výpočty používané jsou založeny na zásadách mezních stavů:

1. mezní stav únosnosti, který odpovídá únosnosti osvětlovacího stožáru
2. mezní stav použitelnosti, který se vztahuje na průhyby osvětlovacího stožáru v provozním stavu.

Základní publikace je ENV 1993-1-1 Eurokód 3: Navrhování ocelových konstrukcí – Část 1-1: Obecná pravidla a pravidla pro pozemní stavby.

Vypočtené ohybové momenty se zkombinují v jeden ohybový moment Mp, který vyjadřuje nejnepříznivější účinek v uvažovaném průřezu stožáru.
